SI9120內部框圖
2009年10月15日 15:09 www.elecfans.co 作者：佚名 用戶評論（）
關鍵字：
SI9120內部框圖

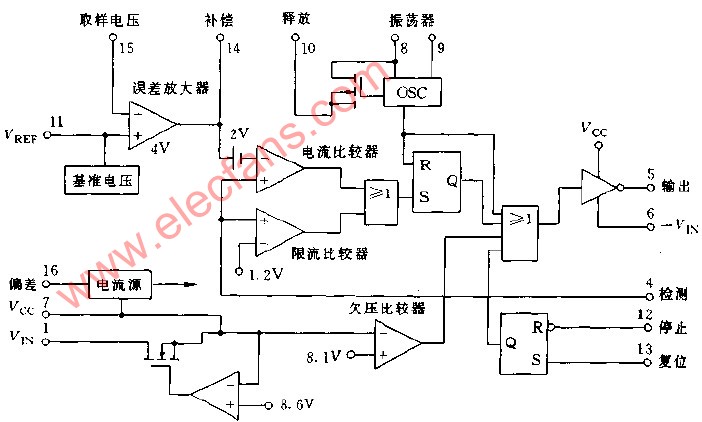

SI9120采用電流型脈寬調制方式，工作頻率可達500KHz，內部框圖如圖2-43所示，它由預調/啟動電路，振蕩器，誤差放大器，電流現在電路，關斷電路，欠壓保護和輸出級等組成，預調/啟動電路使用一個耗盡型DMOS管，它只有當工作電壓達對哦Vcc后才導通，而放大器和8.6V基準電壓可實現線性調節，使芯片內CMOS電路免受電源接通時的瞬間沖擊。
