采用SI1920構成的電源實例電路

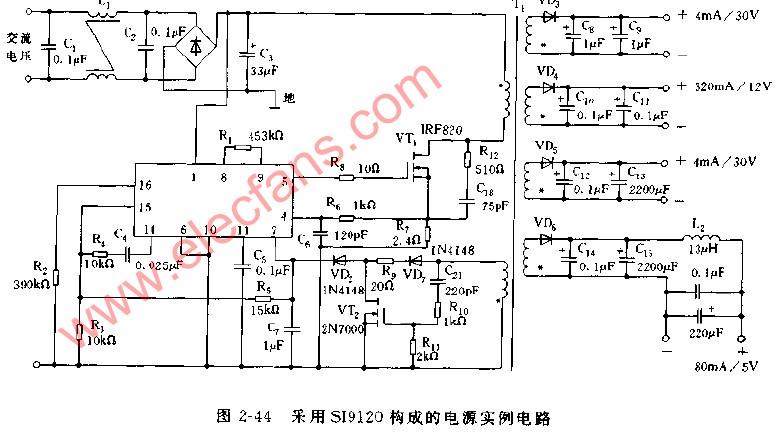

圖2-44是采用SI9120構成的電源實例電路，電路輸入為90-200V。交流電壓，效率達80%以上，開關頻率為32KHz，功率開關管VT。采用耐壓為600V的IRF820。輸出電壓直接通過調節(jié)T1，初級的一個自舉負載繞組來控制，T1稱為回掃變壓器，主要用來儲能，當VT1導通時，在初級繞組中流過，并儲存能量，由于T1的輸入和輸出繞組的同名端極性相反，4個二極管VD3,VD4,VD5,VD6均受反向偏壓，沒有能量傳送到負載上，這時輸出是通過輸出電容C5.C11.C13.C15.的放電而獲得的，當VT1關斷時，由于繞組中磁場急劇減小，使得次級繞組的電壓極性反向，二極管導通，從而向輸出電容充電，并向負載傳送電流由于VT1和VD3-VD6導通工作，耦合的能量經次級傳送至負載。
