利用AS358設計的恒流恒壓(CC/CV)電路

2009年12月10日 08:26 本站整理作者：佚名用戶評論（）

關鍵字：恒流(20)

利用AS358設計的恒流恒壓(CC/CV)電路

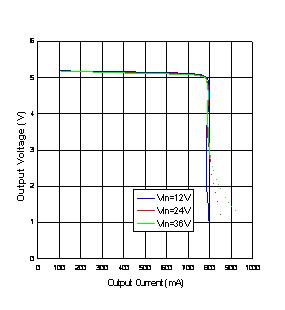

　　恒流恒壓電路是利用AS358做電壓、電流信號的采樣和放大，電路如圖3所示，分為兩部分，一部分是恒流環：采樣電阻Rs采樣輸出電流Io，經過AS358_1進行放大，放大倍數由R2/R1決定（R1=R3，R2=R4），放大后的信號通過二極管D1送到AP3003的FB管腳；另一部分是恒壓環：電阻RA和RB采樣輸出電壓Vo，經過AS358_2和二極管D2送到AP3003的FB管腳根據 ，可以得到恒流點和恒壓點的計算公式(E-1)和(E-2)：　
