TTL器件的典型產品為54系列(軍用品)和74系列(民用品)兩大類。下面給出部分常用器件管腳排列和功能說明。

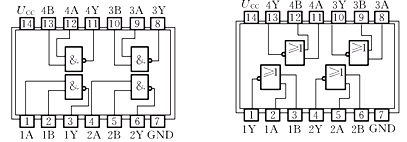

　　(1) 74LS00雙輸入四與非門，管腳圖如附圖1-27所示。

　　(2) 74LS02雙輸入四或非門，管腳圖如附圖1-28所示。 　

　　附圖1-27 74LS00管腳圖 附圖1-28 74LS02管腳圖

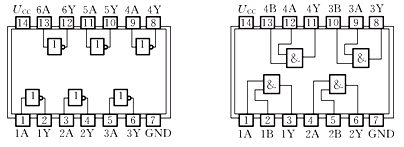

　　(3) 74LS04六反相器，管腳圖如附圖1-29所示。

　　(4) 74LS08雙輸入四與門，管腳圖如附圖1-30所示?！?/P>

　　附圖1-29 74LS04管腳圖 附圖1-30 74LS08管腳圖

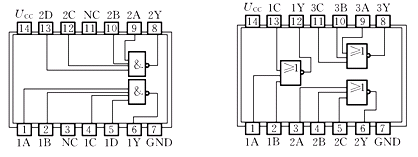

　　(5) 74LS20四輸入雙與非門，管腳圖如附圖1-31所示。

　　(6) 74LS27三輸入三或非門，管腳圖如附圖1-32所示。　

　　附圖1-31 74LS20管腳圖 附圖1-32 74LS27管腳圖

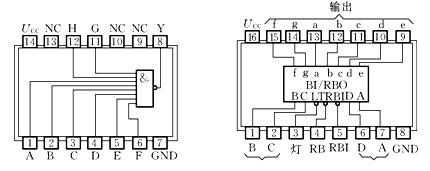

　　(7) 74LS30八輸入與非門，管腳圖如附圖1-33所示。

　　(8) 74LS47／48BCD七段譯碼器／驅動器，74LS47為低電平作用；74LS48為高電平作用。管腳圖如附圖1-34所示。

　　附圖1-33 74LS30管腳圖 附圖1-34 74LS48管腳圖

　　(9) 74LSl38 3-8譯碼器。管腳圖及真值表如附圖1-35所示。　

　　附圖1-35 74LS138管腳圖及真值表

　　7.CMOS系列數字集成電路組件

　　CC4051是八選一模擬開關。它是一個帶有禁止端(INH)和三位譯碼端(A、B、C)控制的8路模擬開關電路；各模擬開關均為雙向，既可實現8線→1線傳輸信號，也可實現1線→8線傳輸信號。其管腳圖及真值表如附圖1-36所示。

　　附圖1-36 CC4051邏輯功能管腳圖及真值表

　　8.A/D與D/A轉換器

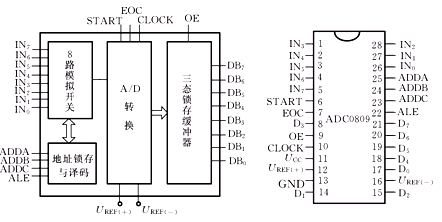

　　ADC0809：ADC0809是采樣頻率為8位的、以逐次逼近原理進行模—數轉換的器件。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8個單斷模擬輸入信號中的一個進行A/D轉換。其內部原理及管腳如附圖1-37所示?！?/P>

　　附圖1-37 ADC0809內部原理圖及管腳圖

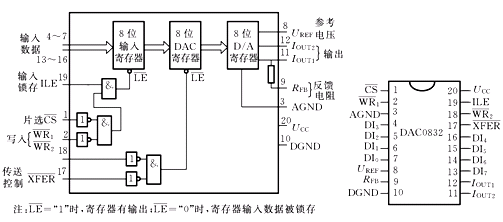

　　DAC0832：DAC0832是采樣頻率為八位的D/A轉換器件。附圖1-38是它的內部電路框圖和外部管腳圖。

　　該芯片的特點如下所述。

　　芯片內有兩級輸入寄存器，使之具備雙緩沖、單緩沖和直通三種輸入方式，以便適于各種電路的需要(如要求多路D/A異步輸入、同步轉換等)。

　　D/A轉換結果采用電流形式輸出。若需要相應的模擬電壓信號，可通過一個高輸入阻抗的線性運算放大器實現。運放的反饋電阻可通過RFB端引用片內固有電阻，也可外接。

　　該片邏輯輸入滿足TTL電壓電平范圍，可直接與TTL電路或微機電路相接?！?/P>

　　附圖1-38 DAC0832內部電路框圖及管腳圖

　　9．?dāng)?shù)碼管

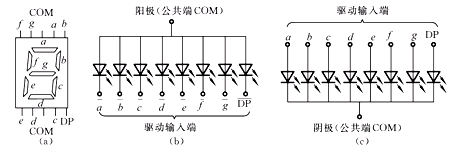

　　常見的數碼管由七個條狀和一個點狀發光二極管管芯制成，如附圖1-39所示，根據其結構的不同，可分為共陽極數碼管和共陰極數碼管兩種?！?/P>

　　附圖1-39 LED數碼管內、外結構圖及管腳分布圖

　　數碼管中各段發光二極管的伏安特性和普通二極管類似，只是正向壓降較大，正向電阻也較大。在一定范圍內，其正向電流與發光亮度成正比。由于常規的數碼管起輝電流只有1～2 mA，最大極限電流也只有10～30 mA，所以它的輸入端在5 V電源或高于TTL高電平(3.5 V)的電路信號相接時，一定要串加限流電阻，以免損壞器件。
