可測試低電流電源的簡單雙恒流載荷
2010年09月28日 11:33 本站整理 作者：佚名 用戶評論（）

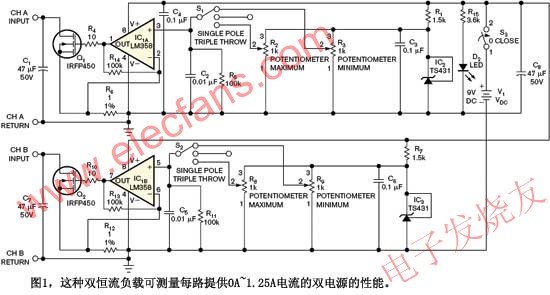

負載電流流過MOSFET和一個 1Ω±0.01Ω的檢測電阻R6。IC1A針腳2將電阻中的電壓降與參考電壓作比較。IC1為LM358運算放大器，它可比較兩個輸入，并相應地調節輸出。IC1A針腳3的參考電壓來自一個分壓電位計R2或R3，它產生于TS431的1.25V ±0.01V%的參考電壓。由于最大電壓可達 1.25V ，且檢測電阻值為1Ω，每通道的最大電流可達1.25A。
R2和R3為15匝的1-kΩ電位計，可以微調到所需的載荷。其中一個可以設定最小電流，另一個可設定最大電流。這樣開關S1就可以在最小負載、中間位置的無負載及最大負載間切換。而且，在R6上連接一個標準DMM（數字萬用表），可直接讀取電流，并能將其值調整到適當?shù)某潭取?br>
輸入電壓變化并不影響DMM的讀數，因?yàn)樗ㄟ^檢測電阻R6監測恒定電流。 第二通道與第一通道完全一樣。每個通道可控制0A~1.25A的電流，并可處理3V~50V的電壓。電容輸入與MOSFET設定了上限。兩個輸入可以并聯到2.5A的負載。對兩路輸出的電源，可精確地讀取萬用表的讀數以設定最小電流和最大電流，然后迅速測試無負載、最小負載及最大負載的矩陣。采用9V電池為設備供電。
