MAX4936 - MAX4939是八進制，高電壓，發射/接收的開關

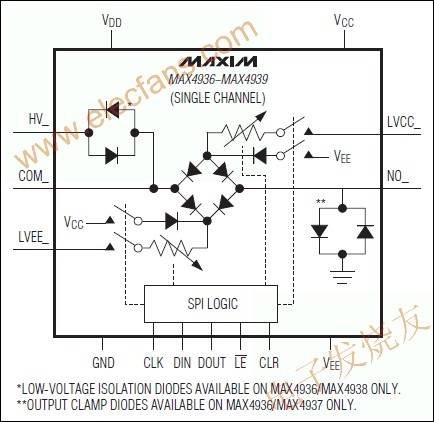

MAX4936 - MAX4939是八進制，高電壓，發射/接收的開關。是基于一個二極管橋拓?fù)浣Y(jié)構，以及目前在二極管橋金額可通過SPI™接口編程。所有器件具有閉鎖清除輸入異步關閉所有/右開關T和進入低功耗關斷模式下器件。該MAX4936/MAX4938包括T / R開關和草剪二極管，同時執行發送和接收操作。該MAX4937/MAX4939僅包含了T / R開關并執行接收操作而已。
傳輸路徑的MAX4936/MAX4938是在高電壓傳輸?shù)妥杩购透咦杩?，在低電壓的接收，提供隔離之間的發送和接收電路。高電壓傳輸路徑是高帶寬，低失真和低抖動。
所有設備接收路徑是在低電壓和高阻抗接收低阻抗在高電壓傳輸，提供保護的接收電路。低電壓接收路徑是高帶寬，低噪音，低失真和低抖動。每個T / R開關，可單獨編程或關閉，使這些設備被用來作為接收通道多路復用器也。
鉗位二極管的MAX4936/MAX4937的功能，以保護因泄漏電流通過T /流在傳輸過程中ř開關接收器輸入的電壓尖峰。該MAX4938/MAX4939沒有鉗位二極管，依靠夾緊在接收機前端集成二極管。
所有設備都在一個小，56引腳，5 × 11毫米的TQFN封裝，規定工作在商用0 ° C至70 ° C溫度范圍
關鍵特性
低功耗：低阻抗(5Ω)偏置電流只與一點五毫安
低噪聲<0.5nV /√Hz的(典型值)與一點五毫安偏置電流只
寬的- 3dB帶寬65MHz(典型值)
易于編程，SPI接口
高密度(每包8個頻道)
草剪二極管低電壓隔離(MAX4936/MAX4938)
接收機保護(MAX4936/MAX4937)輸出鉗位二極管
全球關斷控制(CLR)的
每個T / R開關都可被單獨設置開或關
低電壓接收高電壓保護路徑
節省空間的5mm x 11毫米，56引腳TQFN封裝
