正激式變壓器開關電源電路參數計算
2010年11月01日 11:05 本站整理 作者：佚名 用戶評論（）
關鍵字：正激式變壓器(1)開關電(21)
正激式變壓器開關電源電路參數計算主要對儲能濾波電感、儲能濾波電容，以及開關電源變壓器的參數進行計算。
正激式變壓器開關電源儲能濾波電感和儲能濾波電容參數的計算

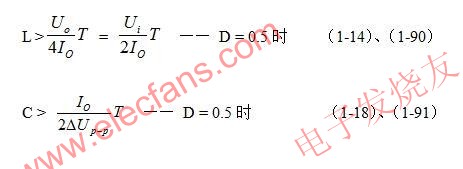

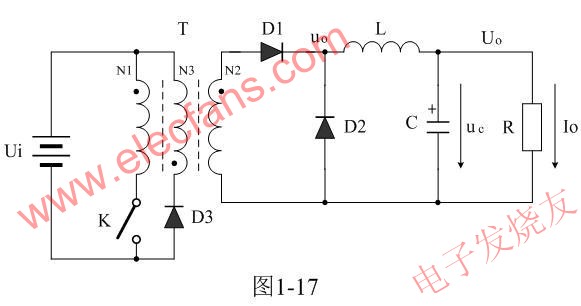

圖1-17中，儲能濾波電感和儲能濾波電容參數的計算，與圖1-2的串聯式開關電源中儲能濾波電感和儲能濾波電容參數的計算方法基本相同，因此，我們可以直接引用(1-14)式和(1-18)式，即：
式中Io為流過負載的電流(平均電流)，當D = 0.5時，其大小正好等于流過儲能電感L最大電流iLm的二分之一;T為開關電源的工作周期，T正好等于2倍控制開關的接通時間Ton ;ΔUP-P為輸出電壓的波紋電壓，波紋電壓ΔUP-P一般取峰-峰值，所以波紋電壓等于電容器充電或放電時的電壓增量，即：ΔUP-P = 2ΔUc 。
同理，(1-90)式和(1-91)式的計算結果，只給出了計算正激式變壓器開關電源儲能濾波電感L和濾波電容C的中間值，或平均值，對于極端情況可以在平均值的計算結果上再乘以一個大于1的系數。
