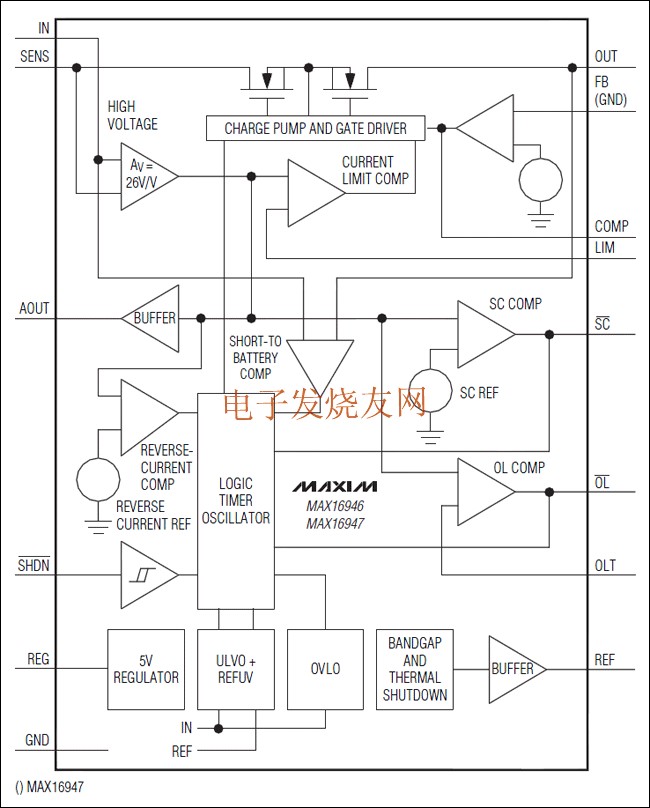

MAX16946/MAX16947具有高電壓，高邊，電流檢測
該MAX16946/MAX16947高電壓，高邊，電流檢測的LDO /開關具有內部電流限制，以防止系統故障情況下造成的損害。該MAX16946調節8.5V時提供固定輸出電壓或3.3V至15V的可調輸出電壓。該MAX16946還可以配置為一個開關，而MAX16947只作為開關。用于這兩種設備的輸入電壓范圍為4.5V至18V(45V的寬容)，使器件提供幻象電源的遠程射頻低噪聲放大器在汽車應用中(低噪聲放大器)的理想。
該設備監視負載電流，并提供一個模擬輸出電壓成正比的感應負載電流。精確的內部電流限制可防止過載和短路條件輸入電源。兩個漏極開路故障指示燈輸出顯示到微處理器電路短路時，一個開放的負載條件下，或短期到電池的情況存在。過溫關機也表示通過電流檢測放大器的輸出電壓的方法。
一個故障屏蔽功能，允許器件忽略，例如由容性負載的充電過程中造成的熱交換那些暫時的故障，防止虛假警報的系統。這些器件具有短路與電池保護閉鎖內部LDO /旁路開關在短暫的與電池事件。在一個熱過載，設備減少到熱關斷去功耗。它們包括有源低，高電壓兼容關斷輸入放置在低功耗關斷模式他們。
該MAX16946提供熱增強型，16引腳TQFN - EP和QSOP - EP封裝。該MAX16947可在一個16引腳QSOP封裝。這兩款器件均工作在-40 ° C至105 ° C溫度范圍。
關鍵特性
開關微控制器的控制下幻影Power-On/-Off
精密可調電流限制
300毫安(最大)，電訊局長= +105℃
500mA電流(最大)，電訊局長= +85℃(MAX16946在SW模式)
穩壓輸出電壓(MAX16946)- 8.5V時之間或固定3.3V和15V的可調
模擬電壓輸出電流測量
檢測開路負載和短路條件
提供漏極開路的故障信號(低電平有效SC和有源低職等)
啟動過程中過流消隱
熱關斷
通過AEC - Q100認證
-40 ° C至+105 ° C工作溫度范圍
