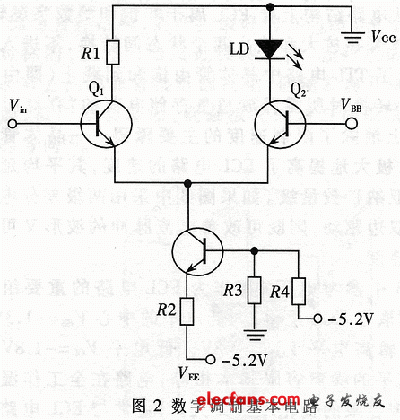

圖2所示的射極耦合電流開關實際上是一個一邊為固定輸入VBB,另一邊為信號輸入端的射極耦合差分級，其工作原理對單輸入雙端輸出的差分放大器非常相似，但它只對信號起傳遞作用。其工作原理是：當Vin>VBB時，Q1管導通，Q2管截卡，電流全部流經輸入管;當Vin

　　2 ECL電流開關的應用

　　目前，筆者在一個高速數字系統中應用了ECL電流驅動器其基本原理如圖3示。其中Q1、Q2、和Q5構成基本的調制電路，Q3和Q4實現電平移位，集成器件MC10H124完成信號的電平轉換(TTL→ECL)。MC10H124引腳功能如圖3所示，使用時需注意在ECL電平輸出腳(如圖中②、④腳)要通過50Ω電阻外接-2V電壓，未用的輸出腳通過50Ω電阻接地。從②或④腳輸出ECL電平信號，第⑥腳接公共選通電壓(這里接+4V電壓)。

　　2.1 ECL電路的主要特點

　　對激光器進行高速脈沖調制時，常采用ECL電流開關。它既有很快的開關速度，又能保護良好的電流脈沖波形。從電路結構上看，ECL屬于非飽和型數字邏輯，工作時晶體行之有效放大和截止兩上狀態間轉換，不進入飽和區，根除了TTL電路中晶體管由飽和到截卡(即由“開”到“關”)轉換時所需釋放超量存儲電荷的“存儲時間”，從根本上消除了限制速度的主要障礙——晶體管的飽和時間，極大地提高了ECL電路的速度，其平均延尺時間達到來納秒數量級。如果圖3中采用兩級差分電流開關并且雙邊驅動，則既可改善電流脈沖的波形又可提高開關速度。

　　圖3中參考電壓VBB作為ECL電路的重要組成部分，通常取在ECL邏輯高、低電平的中心VBB=-1.3V(ECL)的邏輯高電平VOH=-0.8V，低電平VOL=-1.8V，使高、低電平的噪聲容限基本相等，電路在全工作溫度范圍內噪聲容限的變化不會太大。VBB常與ECL電路共用負電源，在電阻分壓器的基礎上，利用二極管和射極跟隨器電平移位構成。
