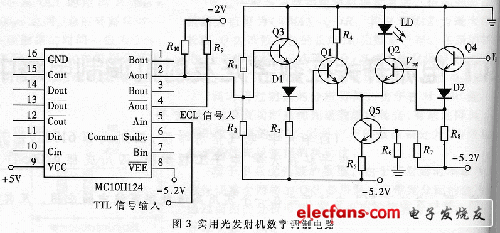

在圖3所示電路中，通過實驗發現電路中R1和R2的取值對電路抗干擾能力有重要的影響。在一定范圍內，若R2不變，增大R1會使Q3基極輸入端信號的動態范圍有所增大，即ECL電流開關的回差電壓(類似施密特觸發器)增大，確保VBB介于該范圍內電流開關能正常工作，因此可以減小噪聲導致Q3基極輸入的ECL信號微小波動而導致電流開關誤動作。開關工作原理如本文1.2所述，以提高抗干擾能力。實驗證明，如果取R1≈10R2時，可使Q3基極輸入的ECL電平信號處于一個適當?shù)膭?dòng)態范圍內，ECL電流開關具有較合適的回差電壓，而Q4基極的參考電壓VBB介于該范圍內，則Q3基極的輸入信號能正?？刂萍す馄鱈D的驅動電流。

　　如果去掉芯片MC10H124，理論上分析可知，Q3處于截止?fàn)顟B(tài);但當接上電平轉換器(MC10H124)后，由于輸出腳外接-2V電壓，實驗結果測得Q3基極電壓升高而工作于放大區。當在MC10H124的信號輸入端⑤腳加上數據信號時，測得Q3和Q1基極的信號如下，Vh3:-0.85V～-1.60V;Vb1:-2.20V～-3.00V,而Q4基極的參考電壓VBB=-1.3V,介于Vb3的動態范圍內，測得Q2的基極電壓約為-2.60V,也處于Vb1的動態范圍內，因此該ECL電流開關能正常工作。

　　從上面分析可知，VBB保持穩定是影響ECL電路性能的一個很重要的因素，它決定著電流開關的閥值電壓、輸出邏輯電平和抗干擾能力。如果由于某種原因造成VBB發生變化，則可能會使輸出邏輯混亂，而降低ECL電路的抗干擾能力。因此，只要保持ECL電流開關有一個適當?shù)幕夭铍妷汉头€(wěn)定的開關閥值電壓VBB，則有利用提高系統的抗干擾能力。特別是電路工作在超高速情況下，這些問題尤為突出。
