描述

　　LTC®2262-14 是一款采樣 14 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。憑借包括 72.8dB SNR 和 88dB 無寄生動態范圍 (SFDR) 在內的 AC 性能，LTC2262-14 成為了要求苛刻通信應用的理想選擇。0.17psRMS 的超低抖動實現了 IF 頻率的欠采樣以及卓越的噪聲性能。

　　DC 規格包括整個溫度范圍內的 ±1LSB INL (典型值)、±0.3LSB DNL (典型值) 和無漏失碼。轉換噪聲很低，僅為1.2LSBRMS。

　　數字輸出可以是全速率 CMOS、雙倍數據速率 CMOS 或雙倍數據速率 LVDS。一個單獨的輸出電源提供了 1.2V 至 1.8V 的 CMOS 輸出擺幅。

　　可以利用一個正弦波、PECL、LVDS、TTL 或 CMOS 輸入對 ENC+ 和 ENC― 輸入進行差分或單端驅動。一個可任選的時鐘占空比穩定器在全速和寬時鐘占空比范圍實現了高性能。

　　特點

　　72.8dB SNR

　　88dB SFDR

　　低功率：149mW

　　單 1.8V 電源

　　CMOS、DDR CMOS 或 DDR LVDS 輸出

　　可選輸入范圍：1VP-P 至 2VP-P

　　800MHz 滿功率帶寬 S/H (采樣及保持)

　　任選的數據輸出隨機函數發生器

　　任選的時鐘占空比穩定器

　　停機和打盹模式

　　用于配置的串行 SPI 端口

　　引腳兼容型 14 位和 12 位器件版本

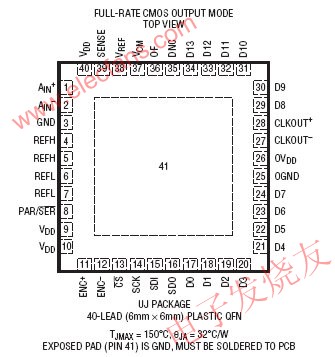

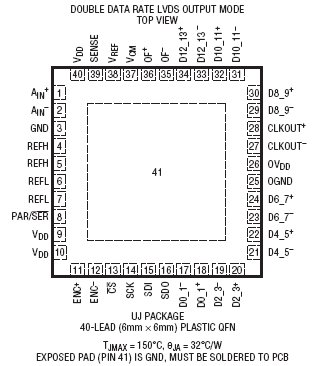

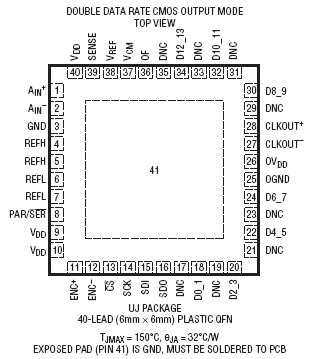

　　40 引腳 (6mm x 6mm) QFN 封裝

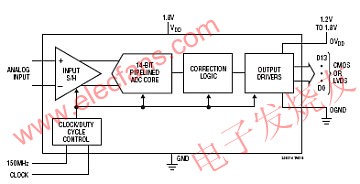

　　Typical Application

　　封裝

　　QFN-40

　　應用

　　通信

　　蜂窩基站

　　軟件定義無線電

　　便攜式醫學成像

　　多通道數據采集

　　非破壞性測試
