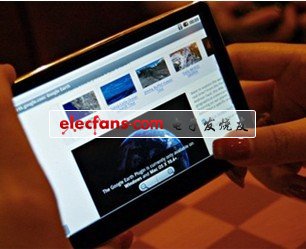

如今的MID類設備都采用較高主頻的ARM9乃至ARM11一類的芯片，芯片經常工作在600MHZ以上并且運行操作系統，例如：Android等。隨著產品性能提升對于電池的功耗也逐步增加。
因此在這類系統中往往會需要一個電源管理模塊協調系統電源供電，電池充電，電池狀態反饋等功能。在MID設備中，如果不加入電源管理模塊,設備在依靠電池供電情況下隨著電池的消耗，供電能力的下降，會導致電源工作不穩定。造成設備屏幕閃動等異�，F(xiàn)象。加入電源管理模塊后可以改善這個狀況并加入一些更加人性化的提示，比如電池狀態，電池充電提示等同時增加系統工作的穩定性�；赑IC單片機設計的MID設備電源管理模塊具有功耗低，電路結構簡單的特點。PIC單片機具有高集成度（把AD轉換器 RC振蕩器 都集中在單片機內部）Flash可以自擦寫（隨時可以根據MID設備要求更新電源管理模塊功能）。
美國Microchip公司推出的XLP系列單片機具有功耗低，外設配備豐富，同時在單片機內部集成了高精度RC振蕩器， 10bitAD轉換器并且配備了內部的AD參考源。這個設計對于MID類設備的電池檢測很有幫助，內置的參考源不會因為電池電壓的降低而受到干擾，因此可以通過AD穩定的監測電池電壓變化狀態。XLP系列還具有低功耗，通訊接口豐富，以及可以自擦寫的FLAH。

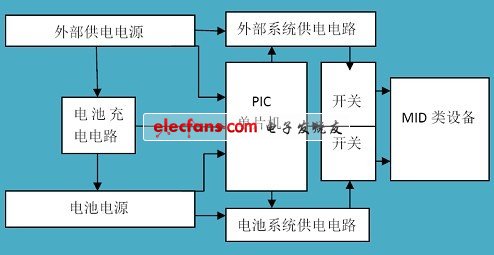

一．MID EC模塊理框圖：
二．MID類產品電源管理模塊應用
MID類設備對電源管理模塊的要求：
‧要求電源管理模塊待機耗電低
‧要能識別系統供電電源類別（區分是外部Adapter供電還是電池供電）
‧監測電池組狀態（把電池組狀態反饋給主機 例如 虧電還是在充電狀態中）
‧ 實現動態的MID設備開關機管理（當電池處于電量不足時侯，提示系統）
‧實現MID類設備的按鍵控制功能（把按鍵信息反饋主系統做相應處理）
‧實現電源管理模塊的程序自升級功能（視不同產品要求而定）
三. Microchip的單片機具有功耗低，集成度高的特點。特別是XLP系列的產品，在需求低功耗控制的領域有很強的競爭力。在MID設備中除了MCU外Microchip的Analog器件也有不錯的機會，例如LDO以及電池充電管理芯片。
Microchip “XLP”系列單片機的特點：
‧寬泛的輸入電壓范圍（1.8V至5V）
‧極低的待機電流（在1.8V下的待機電流為NA級別）
‧正常工作時電流（在1MHZ 1.8V供電情況下的工作電流一般在150uA左右）
‧I/O引腳，高拉/灌電流可以直接驅動LED打到25mA
‧集成10bit分辨率的AD轉換器
‧內置可選擇1.024 /2.048 / 4.096參考電壓源
‧高精度內部振蕩器精度為正負1%，內部振蕩器頻率可通過軟件選擇從31K－32MHZ（視不同芯片而定，最高頻率值不同）
‧具有EUSART MSSP外設接口，可以輕松實現串口 I2C接口 SPI接口通訊
‧芯片內部Flash可以通過指令進行自擦寫（視不同芯片而定）
‧具有電容觸摸傳感模塊，可以實現電容觸摸按鍵

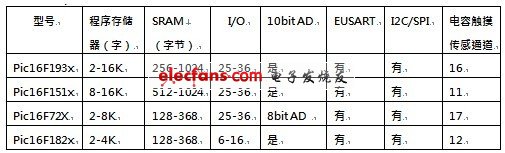

Microchip“XLP”產品系列：
在MID類設備中，Adapter的外部輸入電源較高，如果考慮到空載情況外部電源輸入可能在10V或者更高，因此選用的LDO的輸入電壓都比較高

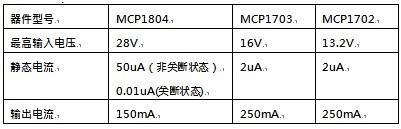

Microchip LDO推薦產品參數

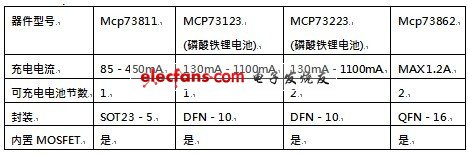

Microchip 鋰電池充電管理芯片
