Microchip新款通用8位PIC MCU，提供卓越的遷移路徑

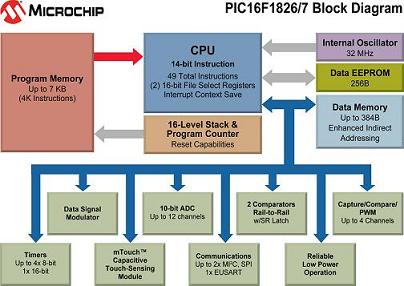

近日，美國微芯科技公司（Microchip）宣布推出PIC16(L)F1826和PIC16(L)F1827 [PIC16(L)F1826/7]通用8位單片機（MCU），這是采用公司增強型中檔內核的最新款PIC MCU。作為此內核向18引腳擴展的首款產品，PIC16(L)F1826/7 MCU提供了一個先進的外設集，包括一個mTouch電容式觸摸傳感模塊、雙I2C/SPI接口，以及采用Microchip nanoWatt XLP超低功耗技術實現業內領先的超低功耗的“LF”型號產品。MCU提升的速度、簡便易用的性能和低成本為許多設計中仍在使用的傳統18引腳PIC MCU提供了卓越的引腳兼容的遷移路徑。

在2009年5月的《IEEE綜覽》（IEEE Spectrum）分析文章中，PIC16C84被譽為“25顆震驚世界的微芯片”之一*。PIC16(L)F1826/7MCU正是這一持久傳統的自然延伸。憑借Microchip增強的中檔架構，這些MCU的性能提升了50%，14條新指令使C語言編程更加高效，與上一代8位PIC MCU相比，代碼效率提高了40%。除了mTouch電容式觸摸傳感模塊和雙IC/SPI接口外，外設功能的提升包括增強的PWM功能，以及能使設計人員定制通信接口并將多種功能融入一顆MCU中的數字信號調制器。nanoWatt XLP技術可在各種應用中實現市場領先的電流消耗，提高整體能效和/或延長電池壽命。

Microchip安防、單片機和技術開發部副總裁Steve Drehobl表示：“PIC16(L)F1826/7證明了Microchip的長盛不衰和持續改進我們的產品組合的承諾。32 MHz PIC16(L)F1826/7 MCU比16年前推出的10 MHz PIC16C84 MCU的速度大幅提升。此外，新產品有4倍的存儲空間，且電流消耗減少了一個數量級。兩款產品還保持了引腳兼容，便于我們從所有傳統18引腳MCU向此最新款單片機的遷移。”

PIC16(L)F1826/7 MCU的應用實例包括消費類（如激光打印機和遙控器）；工業類（如“綠色”照明、嵌入式網絡網關、交通監視器、觸摸屏和計量儀表）；以及汽車市場（如LED日間照明燈和尾燈）。

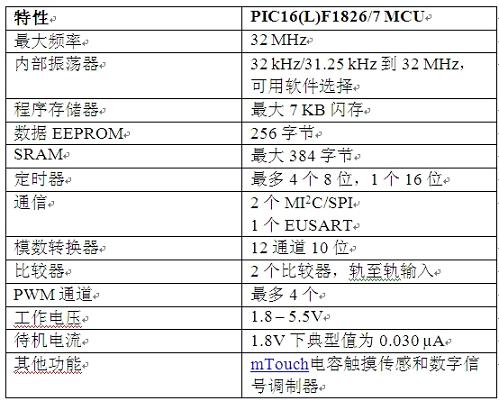

關鍵特性

開發工具支持

PICkit 2 18引腳演示板（部件編號DM164120 - 4）提供了一種快速簡便地評估和開發PIC16(L)F1826/7 MCU的方法。該板包括4個LED、一個用于模數轉換器（ADC）的電位器、一個按鈕、一個實驗電路區、一個用于PICkit 3在線調試器/編程器（部件編號PG164130)）的6引腳連接器，以及兩個裸板，供設計人員自己開發項目使用。預計PICkit 2 18引腳演示板將與PIC16F1827MCU樣片一起在2010年第一季度更新。

Microchip的整套標準開發工具均可用于PIC16(L)F1826/7 MCU，包括用戶友好和免費的MPLAB IDE，以及用于PIC16 MCU的HI-TECH C編譯器。精簡版HI-TECH C編譯器是一個功能齊全、完全免費且無時間限制的編譯器版本。對于程序空間有限的應用，標準版和PRO專業版提供了更緊湊的代碼和提升的性能。此外，還有各種調試硬件，包括廣受推崇的PICkit 3在線調試器/編程器、MPLAB ICD 3在線調試器、MPLAB PM3通用器件編程器和MPLAB REAL ICE在線仿真器。所有這些工具現在都可以通過microchipDIRECT 購買。

器件封裝

PIC16(L)F1826/7器件采用18引腳PDIP和SOIC封裝；20引腳SSOP封裝、28引腳 6毫米x 6毫米QFN和4毫米x 4毫米uQFN封裝。可通過microchip網站獲取樣片，并通過microchipDIRECT進行批量訂購。
