如何“免費”生成兩個可編程LED閃光燈

現在有很多使用晶體管、運算放大器、555定時器、甚至繼電器設計LED閃光燈的方法，驅動LED閃光燈的專用IC也已出現，如Microsemi Integrated Products公司的LX1990...93。 但所有這些方法都需要外部硬件，而這意味著額外的成本和PC板空間。

當某個設計已經使用了一個微控制器(MCU)，我們就很容易借助它用軟件開發一個LED閃光燈，而且不需要任何外部元件。這樣一個解決方案極其靈活。你可以通過編程設定任一閃動周期和持續時間，范圍可從零點幾秒到幾小時。在兩個或以上LED情況下，你可以選擇任何閃光時序，同時閃或逐個閃等。而你只需要一個或幾個閑置的MCU 管腳。

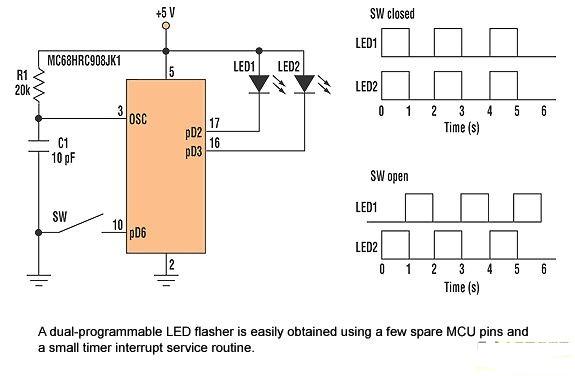

我們可以使用任何MCU。在設計中，我們使用8位低端Motorola (參見圖)MC68HRC908JK1。 根據項目要求，閃光燈可以由開關決定產生兩個時序。SW，當開關閉合, LED1 和LED2 同時以每秒頻率閃動。 當開關打開, 交替以同頻率閃動。 LED 是LiteOn有固定電阻器的LTL-4231T-R1。
