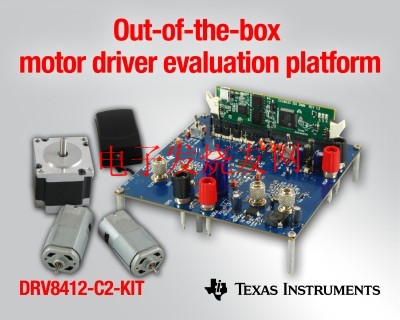

日前，德州儀器 (TI) 宣布推出針對電機啟動的新一代系列可擴展評估平臺中的首款評估套件 (DRV8412-C2-KIT)。該套件包含直接啟動兩部有刷 DC 電機或單部步進電機所需的所有軟硬件。該款解決方案具有高集成度和高穩健性，可縮短在 50 V 電壓下工作電流高達 6 A(連續值)/12 A(峰值)的有刷 DC 及步進電機的開發進程。其應用范圍涵蓋醫用泵、開門機 (gate opener)、舞臺照明、紡織制造工具以及工業或消費類機器人等。

　　主要特性與優勢：

　　· 開盒即用的電機控制及驅動器解決方案包含 DRV8412 電機驅動器、實時控制 C2000 Piccolo微處理器(MCU)的controlCARD模塊、快速啟動 GUI、全面的開發源代碼、Code Composer Studio(CCStudio)集成型開發環境 (IDE) 以及各種電機等;

　　· 模塊化控制架構可在為應用選擇適當級別的處理性能時提供高度的靈活性。除 C2000 controlCARD 模塊之外，TI 還將于 2011 年提供更多的 MCU 選項;

　　· 具有集成型 MOSFET 的 DRV8412 電機驅動器與同類競爭解決方案相比可將 Rdson 銳降 3 倍，實現高達 97% 的工作效率，并可在 50 V 電壓下提供 6 A(連續值)/12 A(峰值)電流，無需昂貴的散熱片。此外，DRV8412 電機驅動器還包括高級片上保護功能，如周期性過流、過溫以及欠壓保護等，可顯著降低設計復雜性、縮減板級空間，并確保更高的系統可靠性;

　　· C2000 Piccolo MCU 支持控制、通信以及調試功能。業界領先的 32 位 C2000 MCU 在嵌入式 MCU 器件系列中集成了最高級的控制外設與 CPU 功能�？赏ㄟ^免費 controlSUITE 軟件獲得最全面的電機控制軟件模塊組合、實時調試功能以及開放式調試參考設計;

　　· C源代碼與易用型 GUI 可演示一個或兩個有刷 DC 電機的電壓及電流控制以及一個步進電機的速度與指數(含多達128個微步)。

　　供貨情況

　　DRV8412-C2-KIT現已開始供貨。該價格包含無編譯器和存儲器限制的CCStudio IDE。包括材料清單、原理圖及光繪文件在內的所有文檔、軟件來源以及硬件開發套件均通過 controlSUITE軟件免費提供。
