時分多路復用（TDM）,時分多路復用（TDM）是什么意思

這種方法是把傳輸信道按時間來分割，為每個用戶指定一個時間間隔，每個間隔里傳輸信號的一部分，這樣就可以使許多用戶同時使用一條傳輸線路。這是數字通信的主要手段。例如，話音信號的采樣頻率f＝8000 Hz，它的采樣周期＝125 ? s，這個時間稱為1幀。在這個時間里可容納的話路數有兩種規格：24路制和30路制。圖3-10表示了24路制的結構。

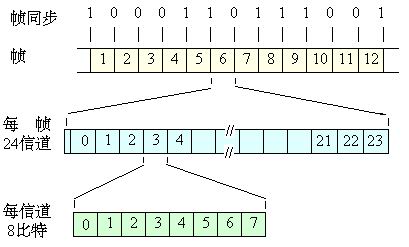

圖3-10 24路PCM的幀結構 24路制的重要參數如下：

1.每秒鐘傳送8000幀，每幀125s。

2.12幀組成1復幀(用于同步)。

3.每幀由24個時間片(信道)和1位同步位組成。

4.每個信道每次傳送8位代碼，1幀有24 × 8 ＋1＝193位(位)。

5.數據傳輸率R＝8000×193＝1544 kb/s。

6.每一個話路的數據傳輸率＝8000×8=64 kb/s。

30路制的重要參數如下：

1.每秒鐘傳送8000幀，每幀125 s。

2.16幀組成1復幀(用于同步)。

3.每幀由32個時間片(信道)組成。

4.每個信道每次傳送8位代碼。

5.數據傳輸率：R＝8000×32×8＝2048 kb/s。

6.每一個話路的數據傳輸率＝8000×8=64 kb/s。

時分多路復用(TDM)技術已廣泛用在數字電話網中，為反映PCM信號復用的復雜程度，通常用“群”這個術語來表示，也稱為數字網絡的等級。PCM通信方式發展很快，傳輸容量已由一次群(基群)的30路(或24路)，增加到二次群的120路(或96路)，三次群的480路(或384路)，……。圖3-11表示二次復用的示意圖。圖中的N表示話路數，無論N＝30還是N＝24，每個信道的數據率都是64 kb/s，經過一次復用后的數據率就變成2048 kb/s(N＝30)或者1544 kb/s(N＝24)。在數字通信中，具有這種數據率的線路在北美叫做T1遠距離數字通信線，提供這種數據率服務的級別稱為T1等級，在歐洲叫做E1遠距離數字通信線和E1等級。T1/E1，T2/E2，T3/E3，T4/E4和T5/E5的數據率如表3-02所示。請注意，上述基本概念都是在多媒體通信中經常用到的。

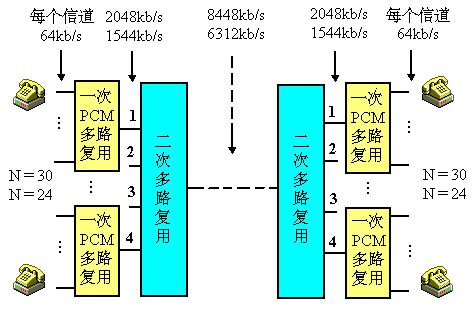

圖3-11 二次復用示意圖

表3-02 多次復用的數據傳輸率
