??? 為了能夠利用現有的移動通信網控制遠端的電子顯示屏，提出基于GSM網絡的無線控制顯示屏的解決方案，該系統由單片機及TC35無線接收器構成?？刂普咄ㄟ^(guò)手機發送短消息，短消息經GSM網絡傳送到接收端，最終顯示在顯示屏上。結果表明，該系統結構簡單，易于操作。

??? LED顯示屏在工作和生活中有較為廣泛的應用。LED顯示屏可以作為電子公告屏用于發布公交信息、天氣預報、各類廣告、即時新聞、交通路況、票務情況、臨時通知等，是商家引導顧客的信息傳播窗口，有助于吸引消費者，促進商家信息的及時傳播。
??? 傳統的LED顯示屏是通過串口數據線連接到PC機，然后通過PC機上的應用軟件，實現對顯示屏的顯示內容進行控制。由于在PC機和顯示屏之間采用的是有線連接，這樣就會面臨著數據傳輸問題。使用傳統的有線數據傳輸方式需要鋪設專用的通信線路，浪費資源，可操作性差。當顯示屏距離PC控制端較為遙遠時，所處的環境就不允許鋪設電纜，此時數據甚至無法傳輸。
??? 本文研究如何利用無線網絡控制顯示屏所要顯示的內容，提出了一種基于移動通信網的解決方案。該系統結構簡單、易于操作維護。

1 ,系統設計任務

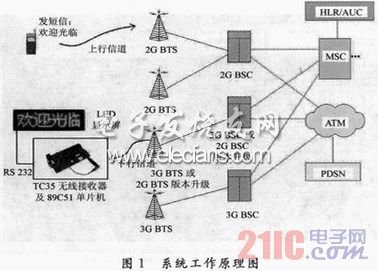

??? 整個系統包括發送和接收兩部分，系統工作原理如圖1所示。發送端為手機，也就是顯示屏的控制器。手機通過GSM移動通信網向TC35發送顯示屏需要顯示的內容。

??? 接收系統的設計采用89C51單片機和Siemens公司的GSM模塊TC35。接收端TC35接收到短消息后，通過燒寫在單片機上的AT指令，自動執行對短消息的采集。單片機完成短信提取后，通過串口數據線把短消息內容送到LED顯示屏上進行顯示。

?? 2 ,接收端系統硬件的設計

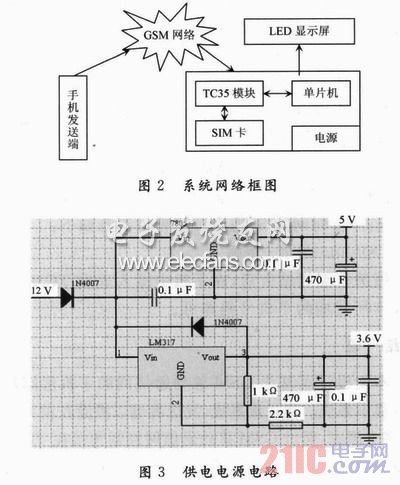

??? 接收端系統硬件包括電源電路、TC35通信模塊電路、SIM卡電路、單片機系統。
