- 基于GSM網絡的無線顯示系統設計
2011年09月21日 11:15 電子設計工程 作者：丹妮 用戶評論（0）
??? 電源電路主要是由L7805和LM317兩個三端穩壓電源模塊構成的。L7805將輸入的直流電壓穩壓在5 V，保證單片機系統的正常工作。LM317是個可調穩壓器，它的可調范圍是1．2～37 V，此處通過1 kΩ和2．2 kΩ電阻將其調節在輸出電壓為+3．6 V，輸出連接到ZIF(Zero Insertion Force)連接器的第1～5引腳，為T(mén)C35模塊提供穩定的電源。電路如圖3所示。
2．2 TC35模塊電路

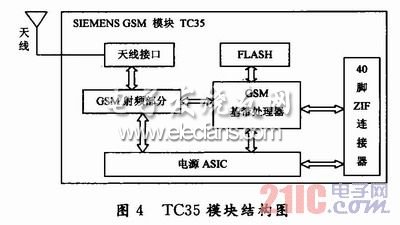

??? TC35模塊是高性能通信模塊，主要由GSM基帶處理器、GSM射頻模塊、供電模塊(ASIC)、閃存、ZIF連接器、天線接口6部分組成。
?

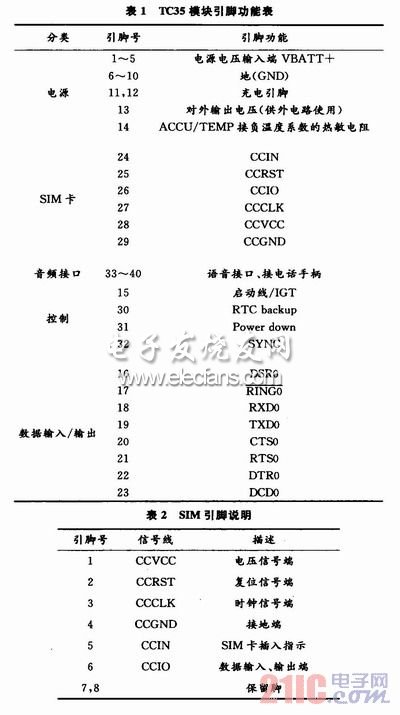

??? TC35共有40個引腳，通過一個ZIF連接器引出。這40個引腳可以劃分為5類，即電源、數據輸入／輸出、SIM卡、音頻接口和控制。各引腳功能如表1所示。
2．3 SIM卡電路

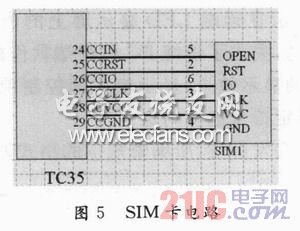

??? SIM卡共有8個引腳(如表2所示)，通過這些引腳與移動終端接口進行相互間的信息傳輸，并提供SIM工作時所需的電源。ZIF連接器上有6個引腳為SIM卡接口，如圖5所示。
