3. 2　接收信道測試

　　接收機輸入頻率為341 MHz, 帶寬8 MHz的SC2FDE信號。表4為接收信道測試結果。

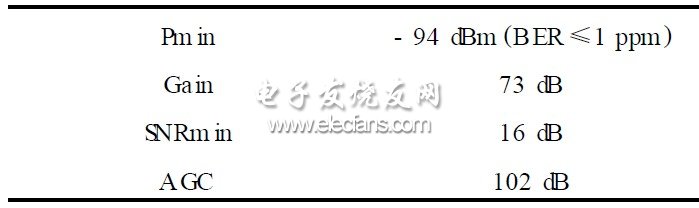

表4　接收信道測試結果

?

　　從表4可以看出:接收機的靈敏度Pmin為- 94dBm,接收增益Gain 為73 dB, AGC的增益為102dB,測試結果表明接收機各項指標達到系統設計要求;只有靈敏度比設計要求指標差1 dB。經分析和調試,將接收信道屏蔽罩進行合理設計,靈敏度得到改善,滿足了設計要求。

　　3. 3　發射信道測試

　　發射中頻輸入為頻率10 MHz,帶寬8 MHz的SC2FDE信號。表5為發射信道測試結果。

　　從表5可以看出:發射增益Gain為26 dB,ALC增益為31 dB,均達到系統設計指標要求; ACPR比設計要求稍差些。經分析,可以將第一次混頻的本振信號功率增大些,這樣可以降低混頻交調功率,提高系統ACPR。

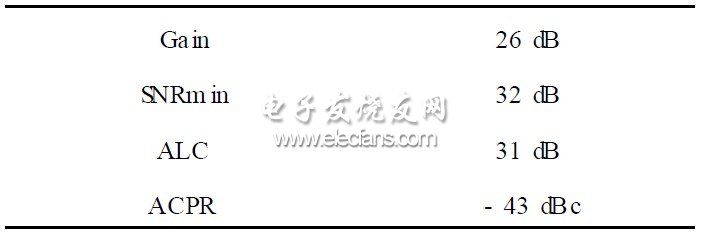

表5　發射信道測試結果

?

　　4　結論

　　本文成功研制出一種應用于TDD模式的無線寬帶通信射頻子系統。通過對系統中個電路的優化設計,選擇了滿足系統性能指標的低成本元件。減低了系統成本,提高了性價比。研制的電路已經在系統中得到實際的應用。

?
