近年來,寬帶無線通信由于其平均功率低、頻譜利用率高、保密性好及多徑分辨能力強,已成為全球通信領域研究的熱點技術。

　　寬帶無線通信系統(BWCS)主要由RF前端、數據調制解調、通信協議及相關算法部分組成,其中RF前端是關鍵部分。本文設計了一種TDD模式無線寬帶射頻子系統,該系統可實現收發通道RF前端的所有功能,能夠滿足SC2FDE調制信號的收發要求,可應用于應急通信、指揮調度、無線監控、野外作業、海上作業等多媒體傳輸方案中,可實現點對點同頻雙工寬帶傳輸,且該系統中內置GPS模塊,通過定位算法向中心站上傳位置信息,圖1為RF前端結構框圖。

?

圖1　RF前端結構框圖

　　1　RF系統設計要求

　　1. 1　設計指標

　　BWCS工作頻段: 325 MHz～355 MHz,信道帶寬為8 MHz,根據BWCS通信要求規劃RF收發信道的性能指標,表1為RF收發信道設計指標要求。

表1　RF收發信道指標

?

　　1. 2接收機RF設計要求

　　接收機要求在引入失真最小的情況下,將接收到的信號轉化為有用信息。噪聲和干擾是影響接收機性能的無用信號,接收機輸出有用信號要大于無用信號一定的功率,即滿足最小信噪比要求。

　　靈敏度是保證接收機輸出達到最小信噪比的最小輸入功率值,噪聲系數是整個接收機系統的噪聲值,噪聲系數和靈敏度之間的關系為:

?

　　其中NF為噪聲系數, Pmin為靈敏度, SNRmin為最小信噪比。

　　動態范圍是接收機接收信號功率的最大值與最小值的差值,用公式表示為:

?

　　DR為動態范圍, Pmax為最大可接收信號功率值, Pmin為最小可接收信號功率值。

　　1. 3　發射機RF設計要求

　　發射機是將基帶信號變頻到射頻信號,并放大到足夠的功率發射,發射功率和鄰道抑制是發射機兩個重要的指標。

　　發射功率的設定和系統的通信距離、調制方式、最小信噪比、工作環境等有關,功率太小達不到最低信噪比的要求,功率太大將對鄰道產生干擾。

　　發射機的非線性特性將產生很多諧波成分,鄰道抑制是對諧波要求的指標,要求諧波功率小于有用信道功率一定值。

　　2　設計思路及實現方案

　　本文采用超外差模式實現收發機RF前端,接收與發射采用TDD模式切換,通過兩次變頻達到所需頻段,收發射頻信號頻段為325MHz～355MHz,信道帶寬8MHz,中頻為10MHz。

　　2. 1　PLL設計

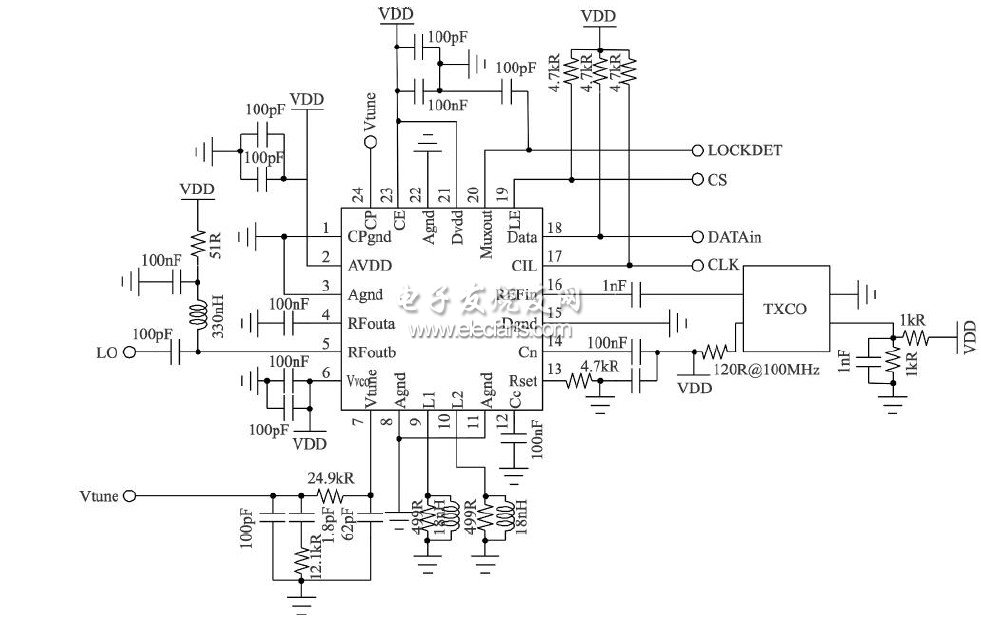

　　射頻本振采用AD I公司的ADF4360系列產品,該產品片內集成VCO,且具有較低的相位噪聲,圖2為ADF4360鎖相環電路圖,電路中采用高穩定性的晶振,可以利用晶振諧波實現二次混頻本振信號。

?

圖2　ADF4360鎖相環電路圖。

　　2. 2　收發信道設計

　　接收信道設計需要保證噪聲、增益、靈敏度、臨道抑制滿足系統要求。接收信道噪聲級聯計算公式為:

?

　　其中F為總噪聲系數; F1 ……Fn 為各級噪聲系數; G1……Gn - 1為各級額定功率增益。

　　根據噪聲級聯公式可知,信道噪聲主要決定于系統前端,為了使接收機的總噪聲系數小,要求前級的噪聲系數小、增益高。表2為接收信道各級器件表。

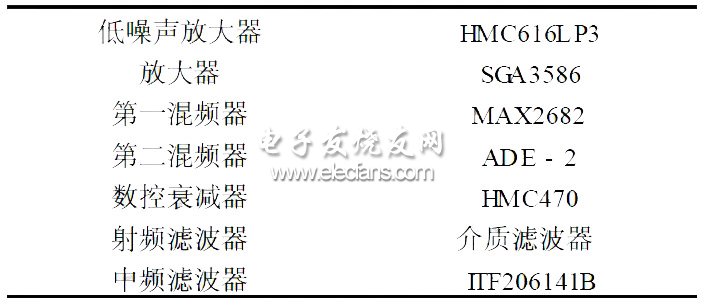

表2　接收信道選用器件表

?

　　發射信道采用高線性的混頻器和放大器達到高線性度,采用數控衰減器調整增益范圍,在實際應用中,為達到遠距離發射,可以外接大功率放大器。表3為發射信道各級器件表。

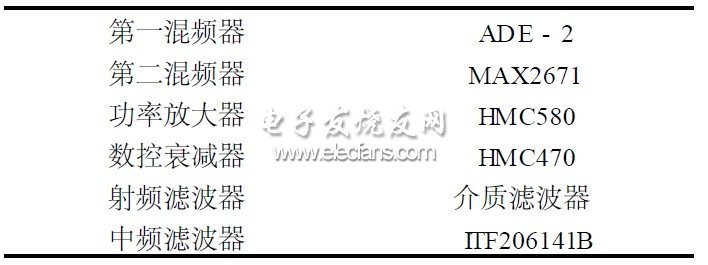

表3　發射信道選用器件表

?

　　3　測試結果

　　圖3為整個射頻子系統PCB 版圖,面積為110mm ×70 mm。

?

圖3　射頻子系統PCB版圖

　　3. 1　鎖相環測試

　　通過給鎖相環ADF4360提供40MHz的時鐘信號,輸入頻率控制字,鎖定本振頻率為411 MHz,測得此時相位噪聲優于- 100 dBc /Hz@400 kHz,滿足系統本振設計要求。

　　3. 2　接收信道測試

　　接收機輸入頻率為341 MHz, 帶寬8 MHz的SC2FDE信號。表4為接收信道測試結果。

表4　接收信道測試結果

?

　　從表4可以看出:接收機的靈敏度Pmin為- 94dBm,接收增益Gain 為73 dB, AGC的增益為102dB,測試結果表明接收機各項指標達到系統設計要求;只有靈敏度比設計要求指標差1 dB。經分析和調試,將接收信道屏蔽罩進行合理設計,靈敏度得到改善,滿足了設計要求。

　　3. 3　發射信道測試

　　發射中頻輸入為頻率10 MHz,帶寬8 MHz的SC2FDE信號。表5為發射信道測試結果。

　　從表5可以看出:發射增益Gain為26 dB,ALC增益為31 dB,均達到系統設計指標要求; ACPR比設計要求稍差些。經分析,可以將第一次混頻的本振信號功率增大些,這樣可以降低混頻交調功率,提高系統ACPR。

表5　發射信道測試結果

?

　　4　結論

　　本文成功研制出一種應用于TDD模式的無線寬帶通信射頻子系統。通過對系統中個電路的優化設計,選擇了滿足系統性能指標的低成本元件。減低了系統成本,提高了性價比。研制的電路已經在系統中得到實際的應用。

?
