AMD Fury系列顯卡上全球首發了新一代高帶寬顯存HBM，這可是AMD與SK海力士合作N年后的結晶，而下一代Vega核心顯卡上，AMD就會用上第二代HBM2。

　　不過今天，NVIDIA正式宣布全新數據中心加速器Tesla P100已經供貨，成為世界上第一款配備HBM2的加速卡，成功反超AMD。

　　Tesla P100其實在2016年年中就宣布了，也是第一款基于“帕斯卡”（Pascal）新架構的產品，不過一直在進行測試、完善和部署工作，直到如今才修成正果。

　　Tesla P100的核心是頂級GP100，3584個流處理器（隱藏了256個），支持ECC可靠性保護、數據中心部署服務器優化、增強編程性（頁面遷移引擎）。

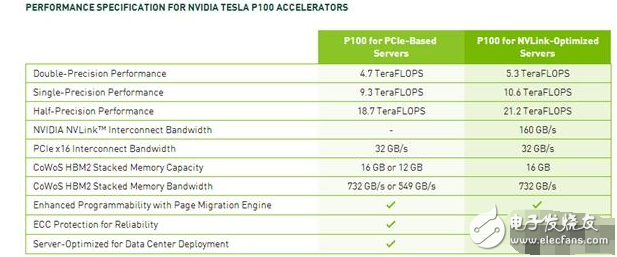

　　該卡有兩種樣式，其一是傳統的PCI-E 3.0擴展卡，帶寬32GB/s，雙精度、單精度、半精度浮點性能分別為4.7、9.3、18.7TFlops，同時搭配12GB或者16GB HBM2，帶寬549GB/s或者732GB/s。

　　另一種是新的NVLink樣式，這是NVIDIA自主研發的新型服務器總線，在合理帶寬也有32GB/s，雙精度、單精度、半精度浮點性能分別為5.3、10.6、21.2TFlops，顯存只提供16GB HBM2一種選擇，帶寬為732GB/s。

　　值得一提的是，這兩種卡上的HBM2，都是采用CoWoS（Chip on Wafer on Substrate）樣式封裝的，和AMD的方案不同。

　　Tesla P100計算卡面向人工智能、自動駕駛、氣候預測、醫藥開發等專業領域。

　　性能嘛，官方號稱八塊并行，相當于Intel Xeon E5-2698 v3（沒錯是v3）雙路服務器的幾乎50倍，四塊并聯則可以取代32顆處理器并聯，并節省70％的成本。
