PMC功能指令之運算指令分析解答
大小：0.6 MB 人氣： 2017-09-29 需要積分：1
標簽：PMC(14674)運算指令(2080)
該指令能實現2位或4位BCD碼的加法。

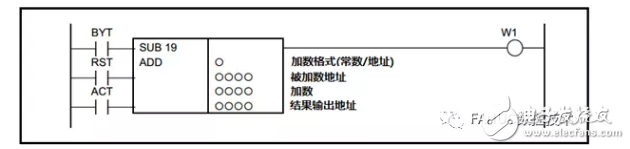

指令格式：
控制條件：
?。╝） 指定運算數據位數**（BYT）**
BYT=0：2位BCD碼長度。
BYT=1：4位BCD碼長度。
?。╞） 復位信號
RST=0：不復位。
RST=1：復位錯誤輸出W1，置W1=0。
?。╟） 指令信號
ACT=0：不執行ADD指令，W1不改變。
ACT=1：執行ADD指令。
（a） 加數格式**（常數/地址）**
0：指定加數為常數。
1：指定加數為地址。
（b） 被加數地址
指定被加數的地址。
?。╟） 加數
由參數（a）指定加數的格式（常數或地址）。
?。╠） 運算結果地址
指定存儲運算結果的地址。
錯誤輸出**（W1）**：
W1=0：正常運算。
W1=1：異常運算。
如果加法結果超過了控制條件指定的長度，那么W1被置1。
注意：
該指令的輸出只允許單線圈。任何并到W1處的線圈、取反線圈、S置位或R復位都是不允許的。你必須放置單線圈指令作為這個指令的輸出。

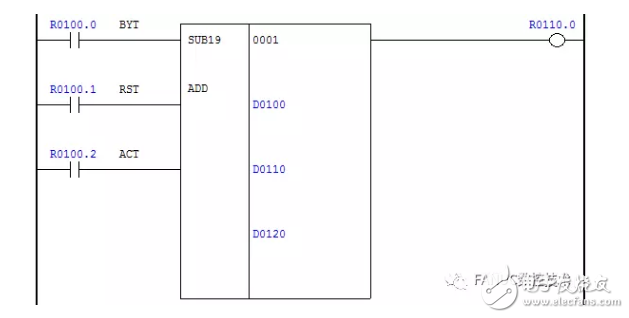

指令示例：
