GX6107…… QPSK+MPEG2+PVR+PIP(交互式雙路衛星單片接收)

產品描述：
　GX6107是面向DVB-S市場推出的一款高性能低成本機頂盒單片接收解碼系統芯片，內部集成信道ADC、DVB-S信道解調-解碼器、高性能32位RISC CPU、MPEG2雙路解復用器、MPEG2雙路視頻解碼器、MPEG2音頻解碼器、去隔行及后處理單元、真彩色的OSD及2D圖形加速、電視編碼、視頻DAC、音頻DAC、USB2.0 High Speed HOST接口、Ethernet MAC接口、GuestBus接口等功能模塊，提供優異的整機功能、性能和具競爭力的BOM成本。
功能特性：
· 集成高精度ADC：雙6bit，100MHz
· 集成DVB-S標準的QPSK解調及前向糾錯
· 高速盲掃功能：未知的信道頻率，符號率和內碼碼率
· 32位RISC CPU，8Kbytes的指令Cache和8Kbytes的數據Cache，最高主頻216MHz，支持JTAG調試
· 雙路TS流解復用，最多支持8路視音頻數據播放和錄制
· 32個PID過濾器，每個PID過濾最多支持32個通用通道，每個通道過濾深度為16Byte
· 集成DVB-Descrambler，支持TS層和PES層解擾
· 視頻解碼器支持ISO/IEC 13818-2 MP@ML，并向下兼容ISO/IEC11172-2，支持錯誤保護及錯誤掩蓋
· 支持雙路視頻同時解碼，可實現畫中畫功能
· 音頻解碼器支持ISO/IEC11172-3 LayerI/II，ISO/IEC13818-3 LayerI/II，支持MP3等多種標準的解碼，支持S/P DIF輸出。
· 四層圖形顯示：背景層、靜態圖片層、視頻層、OSD層
· 真彩色OSD及強大的2D圖形加速，支持指令隊列，支持抗閃爍濾波
· 靈活的抓屏功能，支持各種多畫面瀏覽及連拍功能
· 高性能的視頻縮放及去隔行性能，支持逐行輸出
· 支持各種PAL（包括PAL-M/N/Nc）、NTSC電視制式，及其相互轉換。
· 集成四路視頻DAC，支持如下輸出接口模式：2CVBS/S-Video、CVBS/YCbCr、CVBS/RGB、YPbPr、RGB（逐行）；支持SCART接口
· 集成雙路音頻DAC，信噪比大于90dB
· 集成USB2.0 Host接口，支持高速和全速的設備
· 集成10M/100M Ethernet MAC，支持網絡應用
· GuestBus接口，支持IDE、CI大卡和所有Non-PCI設備
· 支持USB2.0及IDE的PVR功能，支持邊錄邊放
· 支持SDR及DDR模式的SDRAM接口
· 封裝：216LQFP 　
應用范圍：
· 衛星數字電視機頂盒
解決方案：

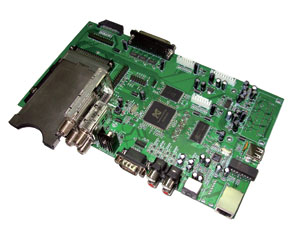

產品開發板：
