usb 3.0標準 Universal Serial Bus(USB) 3.0 Specification
由Intel、微軟、惠普、德州儀器、NEC、ST-NXP等業界巨頭組成的USB 3.0 Promoter Group今天宣布,該組織負責制定的新一代USB 3.0標準已經正式完成并公開發布。新規范提供了十倍于USB 2.0的傳輸速度和更高的節能效率,可廣泛用于PC外圍設備和消費電子產品。
【點擊下載:USB 3.0標準】
制定完成的USB 3.0標準已經移交給該規范的管理組織USB Implementers Forum(簡稱USB-IF)。該組織將與硬件廠商合作,共同開發支持USB 3.0標準的新硬件,不過實際產品上市還要等一段時間。
第一版USB 1.0是在1996年出現的,速度只有1.5Mb/s;兩年后升級為USB 1.1,速度也大大提升到12Mb/s,至今在部分舊設備上還能看到這種標準的接口;2000年4月,目前廣泛使用的USB 2.0推出,速度達到了480Mb/s,是USB 1.1的四十倍;如今八個半年頭過去了,USB 2.0的速度早已經無法滿足應用需要,USB 3.0也就應運而生,最大傳輸帶寬高達5.0Gb/s,也就是625MB/s,同時在使用A型的接口時向下兼容。
IEEE組織最近也批準了新規范IEEE1394-2008,不過新版FireWire的傳輸速度只有3.2Gb/s,相當于USB 3.0的60%多一點。難怪蘋果等業界廠商普遍對該技術失去了興趣。
USB 2.0基于半雙工二線制總線,只能提供單向數據流傳輸,而USB 3.0采用了對偶單純形四線制差分信號線,故而支持雙向并發數據流傳輸,這也是新規范速度猛增的關鍵原因。
除此之外,USB 3.0還引入了新的電源管理機制,支持待機、休眠和暫停等狀態。
測量儀器大廠泰克(Tektronix)在上個月第一家宣布了用于USB 3.0的測試工具,可以幫助開發人員驗證新規范與硬件設計之間的兼容性。
USB 3.0在實際設備應用中將被稱為“USB SuperSpeed”,順應此前的USB 1.1 FullSpeed和USB 2.0 HighSpeed。預計支持新規范的商用控制器將在2009年下半年面世,消費級產品則有望在2010年上市。

USB 3.0標識圖

USB 3.0雙總線架構圖

通信層和電源管理特性

Standard-A型接口尺寸圖

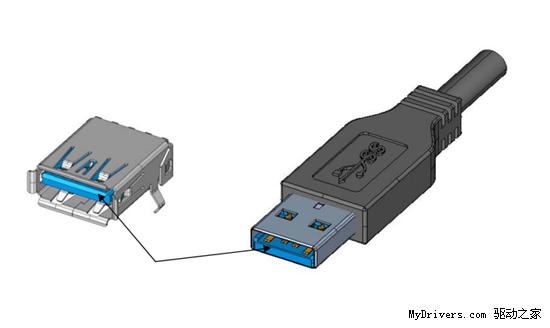

Standard-A型公口、母口實物模擬圖

Standard-B型接口尺寸圖

Micro微型接口尺寸圖

線纜結構圖

線纜截面接頭示意圖

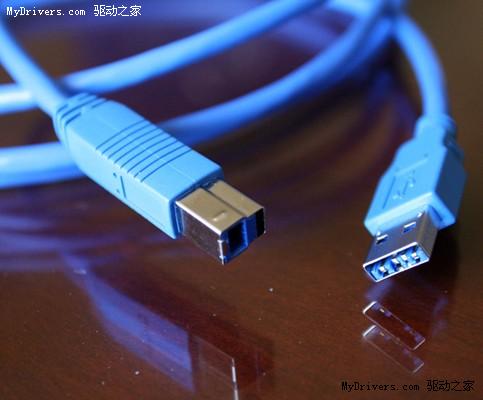

USB 3.0標準接口與線纜樣品
