Summit整合式電源管理元件SMB113-117

Summit整合式電源管理元件SMB113-117，SMB113和SMB117結合精確的功率傳輸以及功率控制，整合在一個單一的，節省空間的device之中。他一共整合了4組的PWM控制器和精密的的電源管理功能，使其不再需要許多的外部元件，有效的降低系統成本和空間。

Summit的數位化接口GUI，配合原有的Analog Power所組成靈活的 “的平臺解決方案” ，可方便更改為各式的電源設計，而不需要重新的做硬件的配置（Relayout）。利用一定程度的可編程性，整合預先精密設計的電源管理產品， SMB113和SMB117可縮短開發時間和工程投資，使最終產品更快地向市場和降低成本。

只要您運用Summit的數位化操作接口，便可以非常容易的做多組電源的設計，包含時序、保護、精確電壓的調整等等參數，只要輕松的在數位接口作修正，便簡簡單單的達到您所要求的功能，不再需要?jiǎng)拥皆�先PCB的設計，大幅的減少RD的Loading更有效的符合市場需求。

目前SMB113的產品已經有應用在LCD-TV Broadcom的平臺上，預計今年第三季就會量產。另外也有客戶在評估在MTK平臺上的可行性。所以SMB113-117確實在LCD-TV應用上，是一個可優先選擇的元件。

Simplified Power Bolck Diagram：

Features：
‧Input Voltage Range: +2.7V to +6.0V *
‧Output Current Capability:
‧SMB117: 10A
‧±1.5% Output Voltage Accuracy
‧Up to 95% Voltage Conversion Efficiency
‧Switching Frequency:
‧SMB117: 400kHz, SMB113: 1Mhz
‧Integrated 4ch RESET Monitor and Output
‧Programmable Enable Input
‧Momentary On/Off with de-bounce
‧Enable Pin
‧Remote Enable via I2C
‧0% to 100% Duty Cycle
‧Factory-adjustable Dead Time
‧I2C Serial Interface
‧Dynamic Output Voltage Management
‧Individual Channel Shutdown Control
‧Programmable Sequencing
‧Programmable Slew Rate Control
‧UV/OV Monitors with RESET Control
‧E2PROM Configuration Storage
‧Space-saving 5x5 QFN-32 Package

Applications：
‧Set-top Boxes
‧Car & Marine Navigation Systems
‧HD & LCD/TFT TVs
‧Portable Media Players
‧Printers & Other Office Equipment
‧DDR Memory Applications
‧RAID Cards & DSL/Cable Modems
‧Computing
‧Servo

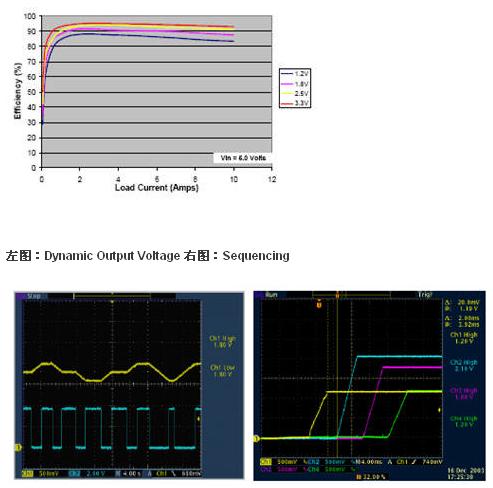

SMB117 Efficiency：

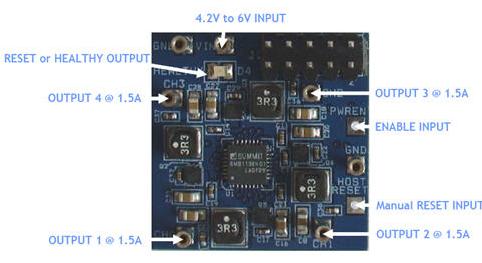

Try Our SMB113B Power Supply Eval Board
Features：
‧COST EFFICTIVE SOLUTION
‧HIGH EFFICIENCY FOR POWER SAVING(1MHz PWM)
‧DYNAMIC VOLTAGE CONTROL For CPU Power Save Modes
‧4 x LOGIC SUPPLIES (Programmable Voltage Level)
‧4 x1.5Amp Synchronous Outputs
‧INTEGRATED PRSET CONTROLLER with Manual Input
‧SUPPLY SEQUENCER
‧SMALL SOLUTION SIZE- Approx x 42CM (excluding connectors)
‧See Our Apps Note 59 for DDR Applications
‧Ask SUMMIT about Higher Input Voltages
