Infineon推出超低電容及四線 ESD5V3U4U-HDMI 陣列二極管為高速數位接口提供安全的防護

英飛凌推出全新 TVS 二極管陣列，讓 ESD 防護具備高速訊號完整性，以及直線式、容易建置的 PCB 布線。

數位電視、DVD／藍光錄放影機、游戲主機、數位機上盒、LCD 螢?zāi)患靶袆?dòng)通訊設備等，都將大大受惠于此英飛凌產品。

ESD5V3U4U-HDMI 能夠使系統更為穩固，有效防止高速接口受到終端使用者所造成之靜電放電 (ESD) 的影響。相關的應用包括 HDMI1.3、DisplayPort、USB 3.0、FireWire 及 MicroSD 接口。

ESD5V3U4U-HDMI 讓 ESD 防護變得簡單，并提升相關應用的價值：
優異的 ESD 箝制效能
ESD5V3U4U-HDMI 可承受高達 20kV 的 ESD 沖擊（接觸及空氣放電），優于 IEC61000-4-2 (Level 4) 市場標準。根據在 8kV 接觸放電下所作的測試結果 (IEC61000-4-2)，ESD5V3U4U-HDMI 的箝制效能遠優于 TVS 市場上采用相同封裝方式的其他產品。使用英飛凌的 TVS 二極管，可更快將應用產品的靜電放電強制降低至較安全的電壓位準。

滿足高速訊號的品質需求
HDMI 認證中最嚴格的測試之一，就是 HD-TV 之 HDMI 訊號接收端 (sink) 的 TDR (time domain reflectometry，時域反射儀) 特性。在 HDMI 連接埠上，即使只是增加少量的電容，也會降低差動對 (differential pair) 的電阻，產生嚴重衰減的訊號，進而造成認證規格的問題。

如果使用顯示較高電容的 TVS 二極管，必須大量修改 PCB 布線以補償二極管電容，同時符合 100£[ ±15% 的 TDR 規格視窗，并為 HDMI 負載提供更精準的 +-10% 值。

因此，諸如 ESD5V3U4U-HDMI 的超低電容 ESD 防護裝置，其電容在從 1MHz 到超出 3GHz 頻率范圍間維持或低于 0.4pF（接地線），不需復雜的補償 PCB 結構，即可強制將訊號的完整性保持在最佳狀態。

最簡潔的 PCB 布線、提供簡單的設計
ESD5V3U4U-HDMI 是非常有效的解決方案，只要輕輕松松地建置 1 個陣列裝置，就能取代 4 個離散元件，讓上市更快、購買更簡單。相較于外殼尺寸為 0402 的陶瓷防護裝置，ESD5V3U4U-HDMI 可節省高達 50% 的機板空間，因?yàn)閱我魂嚵醒b置可同時保護 4 條高速資料線路。

在諸如 HDMI 1.3 或 DisplayPort 的應用中，接頭的引腳間距 (pin spacing) 為 0.5mm，與采用 TSLP-9 封裝之 ESD5V3U4UHDMI 的節距 (pitch spacing) 相同。換言之，此陣列裝置可放置在兩條差動微條對線上方，以避免 PCB 走線出現會造成反射及訊號衰減的殘端和彎曲。

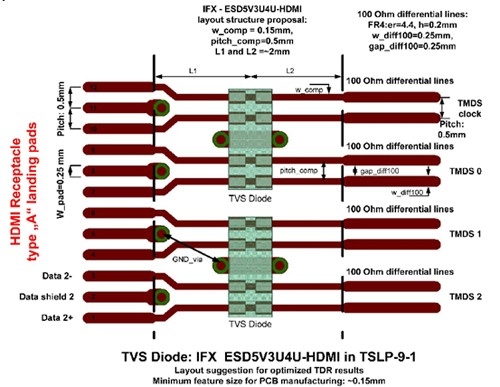

圖 1：采用 TSLP-9 封裝之 ESD5V3U4U-HDMI 的 HDMI 布線建議。

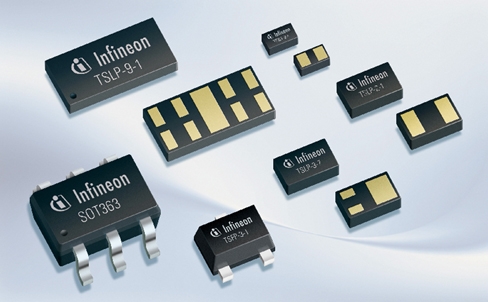

圖 2：采用 TSLP-9 封裝之 ESD5V3U4U-HDMI 及同一 TVS 系列的其他產品。
