凌力爾特推出1.2A、55V 降壓型開關穩壓器LT3991

凌力爾特公司 (Linear Technology Corporation) 推出 1.2A、55V 降壓型開關穩壓器 LT3991，該器件具有一個集成的升壓二極管。其突發模式 (Burst Mode) 工作在無負載備用情況下保持靜態電流低于 2.8uA。LT3991 的 4.3V 至 55V 輸入電壓范圍使其非常適用于汽車和工業應用。其內部 1.7A 開關可以在電壓低至 1.19V 時提供高達 1.2A 的連續輸出電流。LT3991 的突發模式工作提供超低靜態電流，從而使其非常適用于諸如汽車或工業系統等應用，這類系統要求始終保持接通工作和最佳電池壽命。開關頻率從 200kHz 至 2MHz 是用戶可編程的，使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。其 10 引線 3mm x 3mm DFN 或耐熱增強型 MSOP 封裝結合高開關頻率，允許使用小的外部電感器和電容器，從而可提供一個占板面積緊湊和高熱效率的解決方案。

LT3991 采用一個高效率 1.7A、440mΩ 開關，必要的升壓二極管、振蕩器、控制和邏輯電路集成到單芯片中。低紋波突發模式工作在低輸出電流時保持高效率，同時保持輸出紋波低于 15mVPK-PK。特殊設計方法和新的高壓工藝使得在寬輸入電壓范圍內實現了高效率，而且 LT3991 的電流模式拓?fù)鋵?shí)現了快速瞬態響應和卓越的環路穩定性。其它特點包括一個電源良好標記、軟啟動功能、外部時鐘同步和內部補償。

LT3991EDD 采用 3mm x 3mm DFN-10 封裝，LT3991EMSE 采用耐熱增強型 MSOP-10 封裝，以 1,000 片為單位批量購買，每片價格為 2.95 美元。LT3991IDD 和 LT3991IMSE 經過測試，保證在 -40°C 至 125°C 的結溫范圍內工作，千片批購價為每片 3.28 美元。所有版本都有現貨供應。如需更多信息，請登錄 www.linear.com.cn。

性能概要：LT3991

•超低靜態電流：2.8uA IQ (在 12VIN 至 3.3VOUT)

•低紋波突發模式工作：輸出紋波 <15mVP-P

•寬輸入電壓范圍：4.3V 至 55V

•1.2A 最大輸出電流

•可調節開關頻率：200kHz 至 2MHz

•在 250kHz 至 2MHz 之間可同步

•快速瞬態響應

•準確的 1V 使能引腳門限

•低停機電流：IQ = 700nA

•電源良好標記

•軟啟動功能

•內部補償

•飽和開關設計：0.44Ω 導通電阻

•輸出電壓：1.19V 至 30V

•小型耐熱增強型 10 引腳 MSOP 封裝和 (3mm x 3mm) DFN 封裝

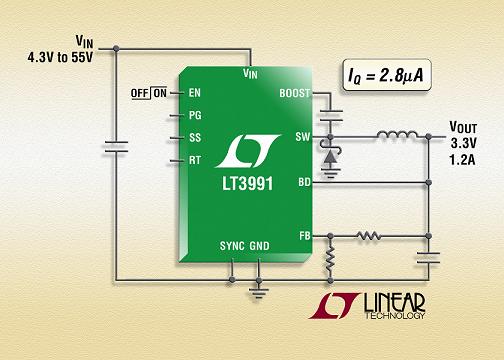

2.8uA IQ、55V 降壓型 DC/DC 轉換器
