MAX16824, MAX16825 高壓、三通道、高亮度LED線性驅動器(應用電路)
MAX16824/MAX16825是3通道、LED驅動器，工作于6.5V至28V輸入電壓范圍。這兩款器件提供三路漏極開路、固定吸電流輸出，可為每串高亮度LED (HB LED)提供額定值為36V、高達150mA的電流。各路輸出電流都可通過外部檢流電阻設置。MAX16824具有三路PWM輸入，用于控制輸出電流的占空比，可在寬范圍內實現LED調光。PWM輸入還可以對每路輸出進行通/斷控制。MAX16825提供4線串口，3位移位寄存器以及3位透明鎖存器。串口允許微控制器通過四個輸入(DIN、CLK、LE以及/OE)和一個數據輸出(DOUT)配置輸出通道。DOUT允許多個驅動器級聯實現協同工作。
MAX16824/MAX16825內置調整管使外部元件數目降到最少，并提供±5%的LED輸出電流精度。該器件還包括可提供4mA輸出電流的+5V (±5%)穩壓輸出和熱保護等功能。
MAX16824/MAX16825采用增強散熱的16引腳TSSOP-EP封裝，工作于-40°C至+125°C溫度范圍。
關鍵特性
- 3路獨立的調光控制輸入(MAX16824)
- 通過4線串口對LED電流進行斬波控制(MAX16825)
應用/使用
建筑與裝飾燈照明
汽車照明
室內、室外LED視頻顯示器
工業照明
LCD顯示器背光
狀態指示燈

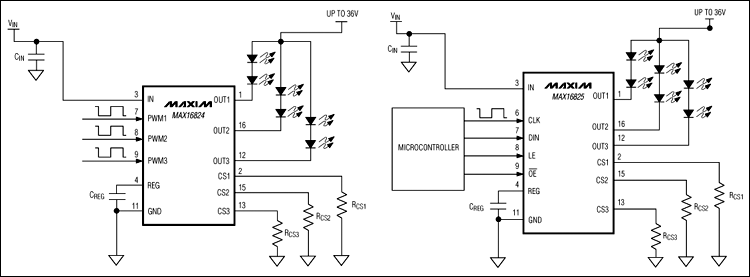

典型工作電路
