拿掉散熱器看真身:43款顯卡PCB欣賞(上)
每每拿到一款顯卡(特別是現代型號),往往只能看到大小不等的散熱器,隱藏在旗下的PCB(印刷電路板)又會是什么模樣呢?德國PCGH近日整理了多達43款顯卡的PCB大幅照片,涵蓋3dfx的一款神卡和NVIDIA、ATI(AMD)的眾多產品,尤其是近幾年的幾乎每一款中高端型號。
先說一些有關顯卡的趣聞:
1、長度:AMD最近發布的DX11旗艦Radeon HD 5970達到了驚人的30.9厘米(12.16英寸),但在歷史總排行榜上也只能屈居第三而已,因?yàn)樵?jīng)的Voodoo 5 6000足有31.0厘米,NVIDIA的首款雙卡雙芯GeForce 7900 GX2更是登峰造極,33.5厘米的身軀無可匹敵。此外OEM版的Radeon HD 2900 XT也特別長,但因?yàn)椴幻嫦蛄闶塾脩舳挥?jì)入在列(7900 GX2其實也基本停留在樣品階段)。
2、厚度:現在中高端顯卡普遍需要占用兩個插槽位,而同德推出的首款非公版設計Radeon HD 4870 X2顯卡“Revolution R700 Deluxe”使用了蔚為壯觀的三插槽散熱器。
3、高度:這個“榮譽”屬于華碩的ROG MARS“火星卡”,集兩塊GeForce GTX 285于一體,PCB高度甚至超過了背部擋板。
4、核心面積:迄今為止最大的當屬NVIDIA GT200,65nm工藝和14億個晶體管創造了576平方毫米的神話,此后的55nm GT200b也有497平方毫米,接下來就是首款DX10核心G80的487平方毫米。ATI(AMD)方面最大的是R600,面積429平方毫米。
另一方面,AMD RV740(Radeon HD 4770)只有137平方毫米,最新的40nm GT218(GeForce 210)更是僅僅57平方毫米。
5、輔助供電:除了長度上的彪悍,GeForce 7900 GX2還是第一款使用兩個輔助供電接口的顯卡,每張PCB一個。Radeon HD 2900 XT則第一次用上了六針加八針的組合,實測最大功耗218W。華碩“火星卡”首個配備了雙八針供電接口,實際功耗能超過470W,所以經常會導致顯卡被迫自我保護而罷工。
Radeon HD 3870/4870 X2兩款單卡雙芯的輔助供電接口比較特殊,因?yàn)樗鼈儾皇菣M躺在PCB上,而是直立起來,因此安裝在機箱里的時候經常會比較費勁。

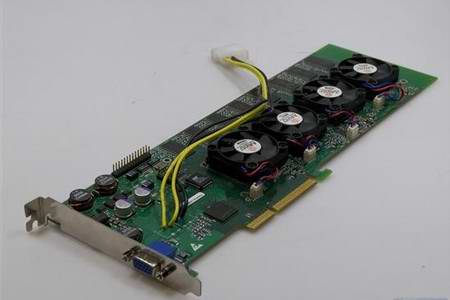

3dfx Voodoo 5 6000

GeForce 5900 FX Ultra

GeForce 6600 GT

GeForce 6800 Ultra

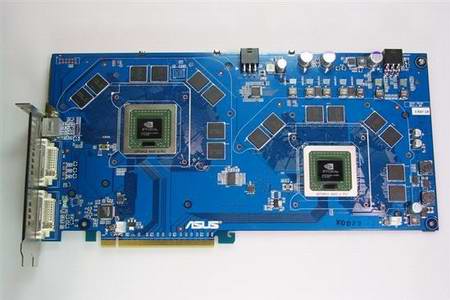

華碩的雙芯版GeForce 6800 Ultra

GeForce 7600 GT

GeForce 7800 GTX

GeForce 7800 GTX 512MB

GeForce 7900 GT

GeForce 7900 GTX

GeForce 7950 GX2

GeForce 8800 GT

GeForce 8800 GTS 512MB

GeForce 9800 GTX

GeForce 9800 GX2

GeForce 8800 GTX

65nm版第一代GeForce GTX 260

55nm新版GeForce GTX 260-216

GeForce GTX 275

GeForce GTX 280

GeForce GTX 285
