AD9969: 單電源電纜調制解調器/機頂盒混合信號前端
AD9969: 單電源電纜調制解調器/機頂盒混合信號前端
AD9969是一款單電源電纜調制解調器/機頂盒混合信號前端，內置發射路徑插值濾波器、完整正交數字上變頻器和發射DAC。接收路徑內置雙通道12位ADC和10位ADC。內部需要的所有時鐘和輸出系統時鐘均由PLL從單晶體振蕩器或時鐘輸入產生。
發射路徑插值濾波器提供8倍的升采樣系數，對于1 dB通道紋波，其輸出信號帶寬最高可達8.7 MHz。直接數字頻率合成器(DDS)可以產生最高65 MHz的載波頻率，調諧分辨率為26位。發射DAC的分辨率為14位，能以高達232 MSPS的采樣速率工作。模擬輸出可以在0 dB至7.5 dB范圍內調整，步進為0.5 dB，以便在輸出電平需要降低時保持信噪比(SNR)性能。
12位ADC提供出色的欠采樣性能，使該器件可對最高70 MHz的中頻輸入進行采樣。12位中頻ADC的采樣速率最高可達29 MSPS，因而能處理寬帶信號。
特性

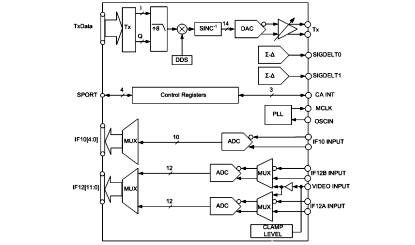

AD9969功能框圖
