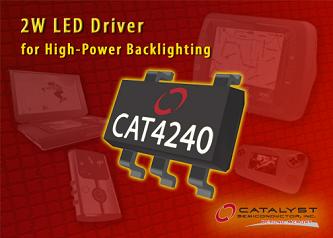

Catalyst發布面向大功率背光應用的新型2W(瓦特)LED驅動器-CAT4240
模擬、混合信號及非揮發性內存供貨商Catalyst半導體公司近日發布一款面向大功率背光應用的新型2W(瓦特)LED驅動器。CAT4240升壓轉換器提供高達750mA的切換電流和38V的輸出電壓，適用于驅動各種背光應用─從單串的1W LED到多串的低功率LED。
CAT4240在3V-5V供電時可提供2W的輸出功率；當采用分離電源供電時，可通過較高的9V至12V電源提供高達5W的輸出功率。此外，該器件采用低噪聲、高開關頻率的電路設計，還集成了應用所需的全部功能，用戶不必使用額外的外部元件去實現軟啟動和過壓保護，大大降低了噪聲并節省電路板空間。
高輸出電壓的升壓轉換器多數采用簡單的頻率可變式設計。這種方式將導致范圍寛廣的冗余諧波，用戶不容易予以濾波或消除；CAT4240使用固定頻率的開關電路架構(1MHz)，是低噪聲應用的理想選擇。此外，該器件內建高壓CMOS輸出級，可在低的輸入電壓狀態下驅動一長串(總電壓值高達38V)被準確偏置與穩壓的LED，轉換效率可高達87%。
為了消除上電時產生的多余浪涌(in-rush)電流，CAT4240集成了軟啟動控制電路。如果LED發生開路損壞的情況，CAT4240的內部過壓保護電路強制器件進入低功耗模式，將輸出電壓限制在安全水平而無需任何外圍器件。上述的兩個特性已被完全整合在內，不需增加外部元件和相關成本，還節省了電路板空間。
設計人員在使用CAT4240時可以選擇直流電壓、邏輯信號或者PWM(脈寬調變)信號來控制LED亮度。
產品特點
·可驅動高壓LED串，電壓高達38V
·切換電流上限750mA
·1MHz固定頻率低噪聲操作
·完整的保護功能
·5引腳的SOT23薄型封裝(最大高度為1mm)
供貨與價格
以10,000顆計，CAT4240 LED驅動器單價為0.84美元�，F(xiàn)已提供樣品。量產交貨時間為收到訂單后的6～8周。
