TI推出業界最低DCDC升壓轉換器--TPS61200

日前，德州儀器(TI)宣布推出業界最低輸入電壓的DC/DC升壓轉換器——TPS61200，支持太陽能電池與微型燃料電池等新型電源在便攜式電子終端設備中的應用。這款微小型電源電路可在不足0.3 V的輸入電壓下高效工作，其啟動電壓也僅為0.5 V，從而能夠幫助設計人員解決低電壓設計方面的技術問題，確保各種替代電源實現在移動電話、便攜式醫療設備與媒體播放器等產品中的應用。

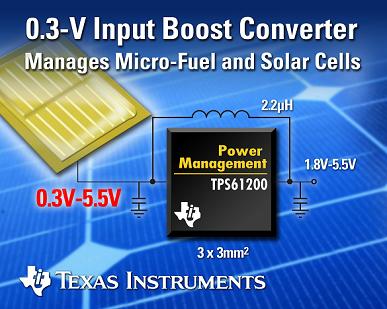

集成了1.5 A開關的新型TPS61200升壓轉換器不僅在正常工作下支持0.3 V至5.5 V的輸入電壓，而且在欠壓鎖定引腳直接連接到輸出電壓的情況下，仍D可管理低至0.0 V的電源電壓。該轉換器在任何負載情況下均可實現0.5 V超低啟動電壓，工作效率更超過90%。而目前最出色的升壓轉換器也只能支持最低0.7 V的輸入電壓，啟動電壓則需達到0.9 V，雖然可實現基本的可再充電電池或干線電源的應用，但還無法支持收獲能源的新型應用。

TPS61200支持單體太陽能電池供電，省去了多節太陽能電池串聯，或串聯必需的保護電路。這使得潛在的創新型設計成為可能，如內置太陽能手機充電器，只需室內環境光照就能提供無限長的待機時間。

TI負責DC/DC轉換器產品線的總監Uwe Mengelkamp指出：“便攜式設備（包括便攜式醫療、無線與便攜式音頻領域）的設計人員正在不斷探索如何借助太陽能與燃料電池技術延長設備的電池使用壽命，實現產品差異化。盡管我們目前還不能確定哪種技術將率先實現突破，但是人們對此的創意和努力卻一直未停歇。毫無疑問，設計人員現在能利用TPS61200實現低壓工作，從而使系統中的 IC 連接到這些全新低功耗電源�！�

在低壓情況下提供系統保護功能

TPS61200采用3 毫米 x 3毫米10引腳 QFN 封裝，在低壓工作下可提供輸出短路保護、可編程欠壓鎖定以及獨特的降壓轉換模式（可在輸入電壓超過輸出電壓時保護器件）等重要特性。此外，該轉換器還可通過禁用功能盡可能降低電池電量的消耗。如果終端設備關機，那么TPS61200可確保系統不會消耗任何額外的電池電量。

擴大單體堿性電池、鎳鎘電池和鎳氫電池的工作范圍

該款集成電路的工作電壓極低，從而解決了使用單體堿性電池、鎳鎘(NiCd)電池與鎳氫(NiMH)電池為各種設備（如玩具與便攜式醫療設備）供電時遇到的設計難題。TPS61200延長了許多脈沖負載(pulsed-load)應用的工作時間，解決了低電壓輸入下超過負載范圍(pass-load condition)的問題。

SwitcherPro與TINA-TI 7.0設計工具

借助TI全新模擬eLab設計中心的強大功能，設計人員可利用TPS61200簡化電源設計（更多詳情，敬請訪問：www.ti.com.cn/analogelab）。新版設計中心增加了TI的SwitcherPro電源設計工具以及新版本的TINA-TI 7.0仿真環境，其中包括具備加速功能的開關模式電源仿真。

供貨情況

TPS61200升壓轉換器現已投入量產，可通過TI及其授權分銷商進行訂購。該器件采用3毫米 x 3毫米10引腳QFN封裝。
