PAM2803大電流手電筒恒流驅動IC
http://m.sdkjxy.cn/soft/70/2010/2010022569257.html
PAM2803是采用PWM控制模式開關型DC-DC升壓恒流驅動，用于驅動3W大功率白光LED。LED電流可通過外部反饋電阻調節500mA~1A輸出，95mV的反饋電壓可以有效
減少外部電阻的損耗。固定1MHZ開關頻率。使用較小的電感和陶介電容。輸入電壓：1.8－3.6V。LED電流可通過外部電阻設定。反饋電壓95mV。具有2A NMOS開關管（100mΩ）在高負載下可提供高效率。通過DC直流電壓加到FB端對LED亮度進行細調或PWM信號加到SHDN。LED功能效率達：90％。電流精度：±5％。低啟動電壓：0.9V（Iled＝270mA）.低維持電壓：0.75V（LED電流＝200mA）。內部2AMOSFET開關。開路LED保護。過溫保護，帶過壓保護可空載。
封裝：SOT23-6。最小包裝為3K PCS。
另外要想充分發揮恒流驅動 PAM2803的性能請注意以下幾點：
1、電感性能要優良，性能優良包括：飽和電流值要盡量高，直流電阻要盡量小，磁芯損耗要盡量低
IC內部有2A峰值電流限制，但電感的飽和電流必須留有一定的余量，通常最低不要低于2A，更高
的飽和電流值意味著需要更大的磁芯，更粗的銅線，損耗自然也隨之減小，但體積必然隨之加大
2、肖特基的性能要優良，包括，更低的正向壓降，更低的漏電
3、濾波電容也要性能優良，容量不低于10uF，ESR盡量低
4、另在工程師Layout板子的時候也需要注意走線的合理性。下圖有圖示可參考如需要PCB文件可與我司工程部聯系。
我司工程部推薦 PCB布線

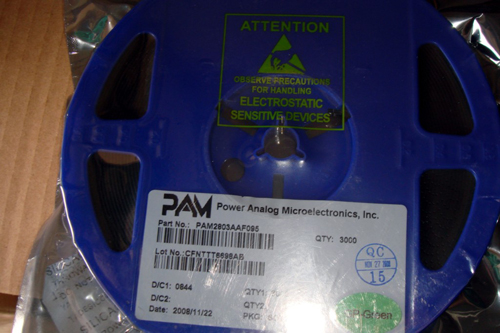

產品外包裝：
PAM2803是采用PWM控制模式開關型DC-DC升壓恒流驅動，用于驅動3W大功率白光LED。LED電流可通過外部反饋電阻調節500mA~1A輸出，95mV的反饋電壓可以有效
減少外部電阻的損耗。固定1MHZ開關頻率。使用較小的電感和陶介電容。輸入電壓：1.8－3.6V。LED電流可通過外部電阻設定。反饋電壓95mV。具有2A NMOS開關管（100mΩ）在高負載下可提供高效率。通過DC直流電壓加到FB端對LED亮度進行細調或PWM信號加到SHDN。LED功能效率達：90％。電流精度：±5％。低啟動電壓：0.9V（Iled＝270mA）.低維持電壓：0.75V（LED電流＝200mA）。內部2AMOSFET開關。開路LED保護。過溫保護，帶過壓保護可空載。
封裝：SOT23-6。最小包裝為3K PCS。
另外要想充分發揮恒流驅動 PAM2803的性能請注意以下幾點：
1、電感性能要優良，性能優良包括：飽和電流值要盡量高，直流電阻要盡量小，磁芯損耗要盡量低
IC內部有2A峰值電流限制，但電感的飽和電流必須留有一定的余量，通常最低不要低于2A，更高
的飽和電流值意味著需要更大的磁芯，更粗的銅線，損耗自然也隨之減小，但體積必然隨之加大
2、肖特基的性能要優良，包括，更低的正向壓降，更低的漏電
3、濾波電容也要性能優良，容量不低于10uF，ESR盡量低
4、另在工程師Layout板子的時候也需要注意走線的合理性。下圖有圖示可參考如需要PCB文件可與我司工程部聯系。
我司工程部推薦 PCB布線
產品外包裝：
