Linear推出2.5V至5.5V過壓和過流保護控制器LTC4361

凌力爾特公司(Linear)推出2.5V至5.5V過壓和過流保護控制器LTC4361，該器件為保護低壓、便攜式電子產品免遭輸入電壓瞬態和電流浪涌導致的損壞而設計。過壓事件可能由電源適配器失效或故障引起，或者可能在帶電向設備的電源輸入插入一個AC適配器時發生。也可能偶然將錯誤的電源適配器插入一個設備，這有可能由于過壓或負電源電壓而引起損壞。LTC4361用準確度為2%的5.8V過壓門限檢測過壓事件，并在 1μs(最大值)內快速響應，以隔離下游組件的輸入。高達80V的過壓保護可以用這個簡單的IC/MOSFET解決方案實現，而無需額外的外部組件(如輸入端的電容器或抑制器)。此外，LTC4361監視位于電路輸入端的電流檢測電阻器兩端的壓降，以免受過流故障影響。LTC4361的目標應用是具有多個電源選項的移動電子產品，如通過交流適配器和汽車電池適配器以及USB端口充電的蜂窩電話、MP3/MP4播放器和數碼相機等。

LTC4361控制一個低成本外部N溝道MOSFET，以在正常工作時提供一條從輸入到負載的低損耗通路。浪涌電流限制通過控制柵極的電壓轉換率實現。如果輸入端的電壓超過5.8V過壓門限，那么GATE就在1μs內被拉低以保護負載。當該IC用2.5V至5.5V的電源工作時，輸入引腳可以承受80V的瞬態或DC過壓。LTC4361具有由/ON引腳控制的軟停機功能，并為可選的外部P溝道MOSFET提供柵極驅動輸出，以實現電壓反向保護。電源良好輸出引腳指示柵極接通。在過壓情況發生后，LTC4361以啟動延遲自動重啟。LTC4361有兩種版本：LTC4361-1在過流事件發生后鎖斷，而LTC4361-2在130ms延遲后進行自動重試。

建議新的LTC4360過壓保護控制器用于不需要過流保護的應用。盡管兩種LTC4360版本提供很多與LTC4361相同的功能，但是兩種 LTC4360版本的引腳功能與LTC4361是不同的。LTC4360-1具有軟停機控制和1.5μA的低停機電流，而LTC4360-2可以驅動一個可選的外部P溝道MOSFET，以實現負電壓保護。

LTC4361規定在整個商業和工業溫度范圍內工作，采用8引線(2×2mm)DFN和SOT-23封裝，而LTC4360則采用纖巧8引線SC70封裝。評估版和樣品在線提供。以1,000片為單位批量購買，LTC4360的價格為每片1.15美元，LTC4361的價格為每片1.40美元。兩種器件都已開始批量供貨。

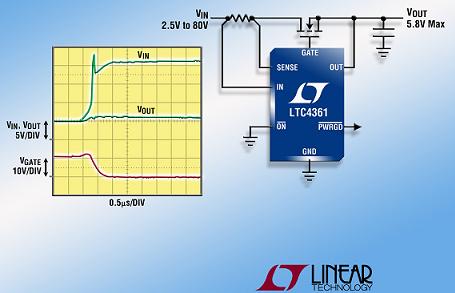

簡化的過壓和過流保護。

性能概要：LTC4361

· 2.5V至5.5V工作

· 過壓保護高達80V

· 對大多數應用來說，無需輸入電容器或瞬態電壓抑制器(TVS)

· 準確度為2%的5.8V過壓門限

· 準確度為10%的50mV過流電路斷路器

· 控制 N 溝道 MOSFET

· <1μs 的過壓和過流斷開時間，緩慢停機

· 可調加電 dV/dt 限制浪涌電流

· 電壓反向保護

· 電源良好輸出

· 低電流停機(1.5μA)

· 過流發生后鎖斷(LTC4361-1)或自動重試(LTC4361-2)

· 采用8引線ThinSOT和8引線(2×2mm)DFN封裝
