用于汽車柵極驅動IC AUIRS2117S/AUIRS2118S

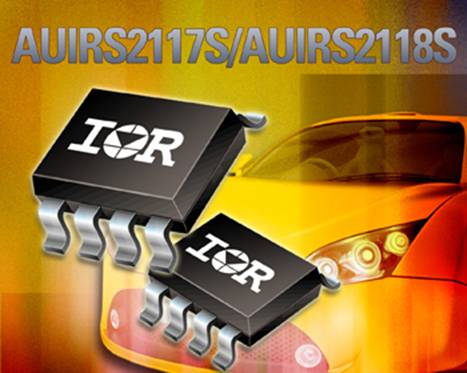

IR推出AUIRS2117S 和AUIRS2118S 600V IC，適用于汽車柵極驅動應用，包括直噴裝置和無刷直流電機驅動器。
AUIRS2117S 和 AUIRS2118S 高側驅動器的開關傳輸時間非常短，可以在更高的頻率下驅動MOSFET或IGBT，由此可通過使用更小的濾波元件縮小系統尺寸。
AUIRS2117S的輸出信號與輸入信號同相，CMOS 施密特觸發器輸入端采用下拉電阻。AUIRS2118S的輸出信號與輸入信號反相，CMOS 施密特觸發器輸入端采用上拉電阻。兩個器件都具有欠壓閉鎖功能，并提供電壓范圍在10V至20V之間的柵極驅動。
兩款新IC都采用了專有的高壓集成電路 (HVIC) 和鎖存CMOS技術，具有堅固耐用的單片構造和基準負電壓尖峰免疫力，即使在極端開關條件和短路情況下，也能實現可靠運行。浮動通道可用來驅動高側配置中的N通道功率MOSFET或IGBT，工作電壓可以達到600V。
有關產品現已接受批量訂單。新器件符合 AEC-Q100 標準，是在IR要求零缺陷的汽車質量理念下研制而成的，所采用的環保材料既不含鉛，也符合有害物質管制指令 (RoHS) 。
產品基本規格
|
器件編號 |
封裝 |
Iout+/- min |
Voffset |
Vout |
Tj |
ton/toff typ. |
|
AUIRS2117S |
SOIC8 |
290mA/600mA |
600V |
10-20V |
150°C |
140ns/140ns |
|
AUIRS2118S |
SOIC8 |
290mA/600mA |
600V |
10-20V |
150°C |
140ns/140ns |
