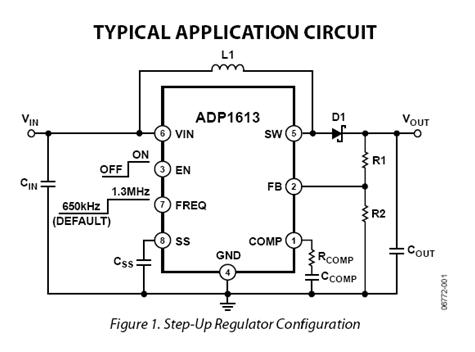

DP 1613直流／直流轉換器讓設計工程師可以將2.5 V的低輸入電壓提升成為20 V的高輸出電壓。這樣的性能再結合薄型封裝方式與高切換頻率操作，使得全新的直流／直流轉換器非常適用于可攜式工業與消費性應用裝置，用以提升像是嚴格要求低功耗和板面空間的TFT LCD(薄膜電晶體液晶顯示器)或是移動電話等應用的電池使用時間， ADP1613是固定頻率、脈寬調變(PWM)、電流模式、升壓轉換控制IC。
ADP1613提供輸入電壓范圍是2.5 V到5.5 V。開關頻率由一外部訊號設定在650 kHz或1.3 MHz。關閉靜態電流少于2μA。ADP1613有一熱關閉特征主要為關閉驅動閘當連接溫度到達大約150℃。內部的平穩啟動電路限制在開啟時入侵電電流。ADP1613 提供MSOP-8 無鉛包裝并且連接點溫度在-40°C to +125°C度范圍。
產品規格：
．輸入范圍—2.5V-5.5V
．操作溫度— -40℃~125℃
．包裝—MSOP-8
．最大效率—0.94
．工作頻率—可調 650kHz或1.3MHz
．型式—升壓
．外部致能—有
．外部軟啟—有
．外部補償—有
產品特性：
．±2.5%內部精準度
．效率94%
．2.5V～5.5V輸入電壓
．可由外部電阻調整斜率補償
．限制電流2A
．電阻電流檢測為了開關整點大于30V
．同步至外部時脈
．電流操作模式提供極好的線性與負戴瞬間回授
產品應用：
． 攜帶式電子設備
．隔離式直流轉換器
．LCD背光
