概述

MAX19994A雙通道、下變頻混頻器可為1200MHz至2000MHz分集接收機應用提供8.4dB轉換增益、+25dBm輸入IP3、+14dBm輸入1dB壓縮點以及9.8dB噪聲系數。該混頻器針對1450MHz至2050MHz LO頻率范圍進行優化，支持1200MHz至1700MHz和1700MHz至2000MHz RF頻率范圍的高端和低端LO注入架構。

除具有優異的線性度和噪聲指標外，該器件還具有非常高的元件集成度。器件包括兩個雙平衡無源混頻器核、兩個LO緩沖器、一個雙輸入LO選擇開關以及一對差分IF輸出放大器。片內集成非平衡變壓器使器件能夠接收單端RF和LO輸入。MAX19994A需要一個標稱為0dBm的LO驅動，電源電流在V_CC = 5.0V時的典型值為330mA、V_CC = 3.3V時的典型值為264mA。

MAX19994A與MAX9985/MAX9995/MAX19985A/MAX19993/MAX19995/MAX19995A系列700MHz至2500MHz混頻器引腳兼容，與MAX19997A/MAX19999系列1850MHz至4000MHz混頻器引腳相似，這使得該系列下變頻混頻器非常適合多個頻段采用相同PCB布局的應用。

器件采用帶裸焊盤的6mm x 6mm、36引腳、薄型QFN封裝。在擴展級溫度范圍(T_C = -40°C至+85°C)內確保電氣性能。

MAX19994A英文數據資料請查看：http://m.sdkjxy.cn/soft/39/2010/2010060476115.html

關鍵特性

1200MHz至2000MHz RF頻率范圍
1450MHz至2050MHz LO頻率范圍
50MHz至500MHz IF頻率范圍
8.4dB (典型值)轉換增益
9.8dB (典型值)噪聲系數
+25dBm (典型值)輸入IP3
+14dBm (典型值)輸入1dB壓縮點
PRF = -10dBm時，具有68dBc (典型值)的2LO - 2RF雜散抑制
雙通道理想用于分集接收機應用
47dB (典型值)通道間隔離
-6dBm至+3dBm的低LO驅動
集成LO緩沖器
內部RF和LO非平衡變壓器支持單端輸入
內置SPDT LO開關，LO-LO隔離度為48dB，開關時間為50ns
引腳兼容于MAX9985/MAX9995/MAX19985A/MAX19993/MAX19995/MAX19995A系列700MHz至2200MHz混頻器
引腳相似于MAX19997A/MAX19999系列1850MHz至4000MHz混頻器
5.0V或3.3V單電源供電
外部電流設置電阻允許折中選擇混頻器的低功耗/低性能工作模式

MAX19994A中文資料請查看：http://m.sdkjxy.cn/soft/78/223/2010/2010100291044.html

應用/使用

cdma2000®基站
固定寬帶無線接入
GSM/EDGE基站
軍用系統
個人移動無線裝置
TD-SCDMA基站
WCDMA/LTE基站
無線本地環路

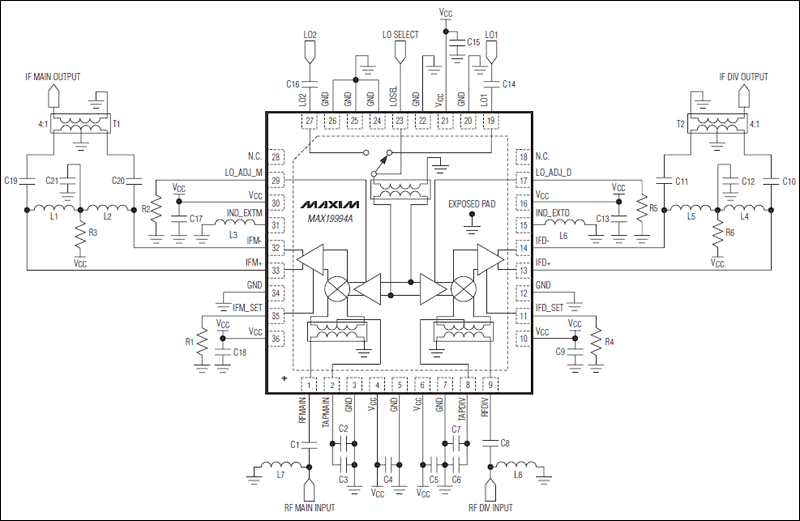

典型應用電路
