TDK-EPC推出焊片式鋁電解電容器

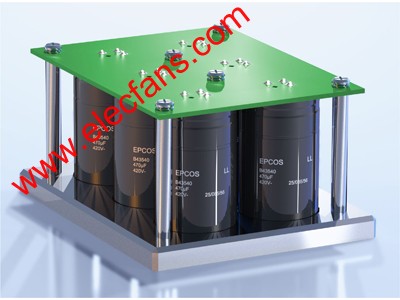

TDK-EPC新推出一種愛普科斯(EPCOS) 生產的焊片式鋁電解電容器，使得與散熱片有良好接觸，這樣，鏈路電容器可以高效冷卻，從而大大提高了波紋電流能力和使用壽命。因此，新電容器非常適合應用 于可提供基底冷卻的波紋電流負載極高的變頻器和專業電源。
由于繞組設計特殊，新電容器的ESR值在60 °C條件下降低了30%，基底和繞組之間的熱阻降低了50%。這種堅固的電容器還具有特殊強化的殼體，確保長期的高度穩定性。
由于縱向公差降低到了±0.2 mm，整個電容器組可以通過相當薄的散熱墊與散熱片連接。這樣確保了與散熱片的最佳熱連接，同時降低了成本。在適當操作條件下，最多可以獲得超過50%的波紋電流能力。
用于基底散熱的焊片電容器包括B43540*(85 °C)、B43543*(105 °C)和B43505*(105 °C)系列，尺寸介于30 x 35 mm至35 x 55 mm。電容器都配有PET收縮套用于絕緣，并且符合RoHS。如果需要，還可以提供無絕緣或安裝了散熱墊的產品。
主要應用
· 用作帶散熱片的變頻器或?qū)I(yè)電源的直流鏈路電容器
· 用于波紋電流負載極高的直流鏈路
主要特點和優勢
· 使用壽命長
· 可靠性高
· 波紋電流能力出色
· 工作溫度超過50 °C時仍具有低ESR值
· 基底和繞組之間的熱阻最低
· 適合使用薄散熱墊
· 符合RoHS
