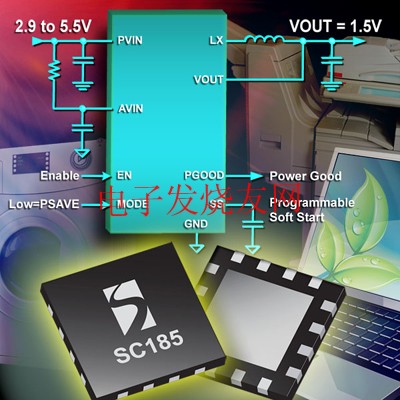

在模擬和混合信號半導體領域領先的供應商升特公司(Semtech)日前推出了一款采用3×3×0.6mm的微型封裝,帶有可調節軟起動功能的高集成度4A輸出電流同步降壓穩壓器SC185,擴展了自己的POL(負載點)穩壓器平臺。新產品SC185的加入,使升特公司現有的POL穩壓器平臺能夠提供從0.5A至4A輸出電流范圍的廣泛選擇。
SC185將穩壓器、回路補償元件、功率MOSFET和MOSFET驅動器集成到一個芯片中,從而簡化了電源的設計。無需外接補償回路元件和分壓調節電阻的高集成度使得設計者能夠簡單地將SC185應用到自己的PC板上,從而最大限度減少了布局時間和工作量。整個解決方案的占位面積只有超小的89mm2,大大節省了空間。另外,用戶可調節的軟起動還能有效減少浪涌電流,從而有效地管理系統的總功耗。

升特公司電源管理高級產品營銷經理Alan Burchfield表示:“我們的目標是提供業界最完備的POL穩壓器系列產品——從0.5A到4A甚至更高。我們注重聆聽客戶對電源的需求,并提供高集成度、易于使用的電源轉換方案,幫助設計人員滿足‘綠色’要求,按時上市自己的產品。”
SC185能提供高達95%的工作效率,它所采用的PSAVE(自動節能)模式,能在輕負載下也保持高的效率。內部集成的低導通阻抗MOSFET與PSAVE功能相結合,能夠滿足全球日益嚴格的低待機功 耗的能效規范要求。高集成度、超小面積、高效率以及設計簡單性,使SC185成為一種簡單而節省空間的高能效POL穩壓應用解決方案,可用于存儲、網絡、通信、消費、工業與辦公自動化設備。
新產品SC185 POL穩壓器采用固定的1.5MHz PWM(脈沖寬度調制)開關頻率,輸入工作電壓從2.9V至5.5V,輸出電壓范圍為1.0V至3.3V。該器件具有低至1μA(典型值)的靜態電流,和出色的瞬態響應,并且有一個power-good(電源良好)的指示,它在IC輸出電壓穩定之前,可保持系統控制器與EEPROM在復位模式,以防止數據損壞。另外,它還有全系列的標準保護功能,包括輸入欠壓鎖定、輸出過壓以及限流保護、過熱保護,以及熱關斷等。
4A SC185的加入,擴展了升特POL穩壓器平臺輸出電流的覆蓋區間,該平臺目前包括:SC173 (3A)與SC174 (4A) EcoSpeed穩壓器和SC195 (500mA)、SC202 (500mA)、SC4626 (1A)、SC189 (1.5A)、SC283 (1.8A)和SC183C (2A)穩壓器。
SC185的主要特性:
4A輸出電流
可調節的軟起動
微型、薄型、16焊盤的3×3×0.6mm MLPQ 封裝,帶裸露的散熱盤
超微型的89mm2解決方案占位面積
集成了穩壓器、回路補償元件、MOSFET及MOSFET驅動器
高達95%的工作效率
自動節能(PSAVE),使待機效率最大化
快速瞬態響應
1.5MHz PWM開關頻率
SC185的應用:
有線調制解調器:開關穩壓器
GPON - 千兆位無源光纖網絡:開關穩壓器
高清電視:開關穩壓器
激光打印機:開關穩壓器
筆記本電腦:圖形存儲控制器、I/O控制中心、外設電源
路由器與交換機:開關穩壓器
無線基站:小電流電源、系統控制處理器
無線結點B:小電流電源、系統控制處理器
白色家電:DC螺線管/閥門電源
價格及供貨
SC185已經量產,3,000件成批購買時單價為1.60美元。訂貨碼為SC185BULTRT (1.0V), SC185EULTRT (1.2V),SC185HULTRT (1.5V), SC185JULTRT (1.8V), SC185LULTRT (2.5V)和SC185QULTRT (3.3V)。另可提供評估板,訂貨碼為SC185EVK。升特公司提供全面的設計輔助,包括現場和工廠支持。
