凌力爾特公司 (Linear Technology Corporation) 推出面向 3.3V 和 5V 系統的多協議收發器 LTC2870 和 LTC2871，這兩款器件具集成的可通斷終端電阻。RS485 系統在通信總線終端需要一個終端電阻器，以最大限度地減輕信號反射。LTC2870 和 LTC2871 均集成了引腳控制的終端電阻器，可非常容易地重新配置接口，從而無需外部電阻器和控制繼電器。啟動后，終端電阻器自動接通或斷開，以匹配收發器選擇的 RS232 或 RS485 協議。兩款器件都有很強的 ESD 保護：當斷電或工作時，在收發器總線引腳上提供 ±26kV HBM (LTC2870) 或 ±16kV HBM (LTC2871) 保護。LTC2870 可以在共享 I/O 總線上配置為兩個 RS232 單端收發器或一個 RS485 差分收發器，而 LTC2871 提供兩個 RS232 收發器和一個 RS485 收發器的獨立控制，每個收發器都在專用 I/O 總線上。兩款器件都減少了多協議網絡的組件數，且均提供運行中的可配置性。

　　LTC2870 和 LTC2871 均適用于種類繁多的應用，包括軟件可選的多協議連接端口、銷售點終端、保安攝像機、電纜中繼器和協議轉換器�？蛇x的 1.7V 至 5.5V 邏輯電源實現了方便的數字連接，而集成的 DC/DC 升壓型轉換器無需用多個電源來驅動 RS232 電平。驅動器和接收器都可以獨立禁止，以使他們處于高阻抗?fàn)顟B(tài)，從而在低功率停機模式僅消耗 9uA 電流。除了自動的終端電阻選擇，兩款器件都提供半雙工和全雙工 RS485 切換以及邏輯環路返回模式，該模式將驅動器輸入導引到接收器輸出，以進行診斷性自測試和調試。其他保護性措施包括在所有引腳上提供 ±4kV 或更高的 ESD、過熱停機保護和完整的防故障 RS485 接收器，該接收器用于浮置、短路或終止輸入，無需外部網絡偏置電阻器和 UART 鎖定。

　　LTC2870 采用 28 引腳 4mm x 5mm QFN 和 TSSOP 封裝，LTC2871 采用 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝。兩款器件都已開始按生產量供貨，千片批購價為每片 5.00 元。

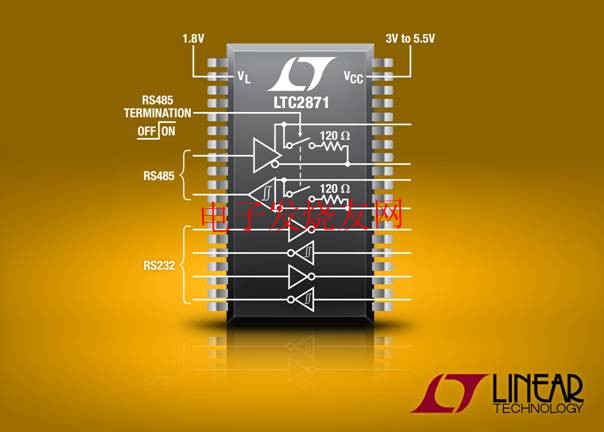

　　照片說明：同時進行多協議和 RS485 終端切換

　　性能概要：LTC2870 / LTC2871

　　·電源電壓范圍為 3V 至 5.5V

　　·一個 RS485 和兩個 RS232 收發器

　　·20Mbps RS485 和 500kbps RS232

　　·自動選擇集成的 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器

　　·邏輯環路返回模式

　　·高 ESD：在 I/O 總線上提供 ±26kV (LTC2870) 或 ±16kV (LTC2871);在其他所有引腳上提供 ±4kV

　　·1.7V 至 5.5V 的邏輯接口

　　·支持多達 256 種 RS485 模式

　　·完整的防故障 RS485 接收器無需 UART 鎖定

　　·采用 28 引腳 4mm x 5mm QFN 和 TSSOP 封裝 (LTC2870) 以及 38 引腳 5mm x 7mm QFN 和 TSSOP 封裝 (LTC2871)
