效率可達97%的可驅動高輸出電壓電源模塊
美國國家半導體宣布推出三款可驅動高輸出電壓的SIMPLE SWITCHER電源模塊，這三款全新的模塊面向多個不同的產品市場，其中包括工業系統、通信網絡基建設備及軍事設備等市場。三款型號為LMZ14201H、LMZ14202H及LMZ14203H的電源模塊不但易于使用，還可提供與同步開關穩壓器相同的效率，而電路設計則和線性穩壓器同樣簡單，因此無需像典型的開關穩壓器添加外置電感器及復雜的線路布局。
LMZ14201H、LMZ14202H及LMZ14203H電源模塊適用于6V至42V的輸入電壓軌，并可提供可調的高精度輸出電壓，其電壓值最高可達24V。工程師只需使用一個電阻便可調整開關頻率，這令電路設計具有更大的靈活性。
這幾款電源模塊除了可與同系列的其他型號引腳兼容外，還集成了隔離電感器，令其效率可高達97%。集成的電感器可以減輕電磁干擾（EMI），令這幾款電源模塊符合 CISPR 22 B 類電磁波輻射及傳導發射等標準的規定。

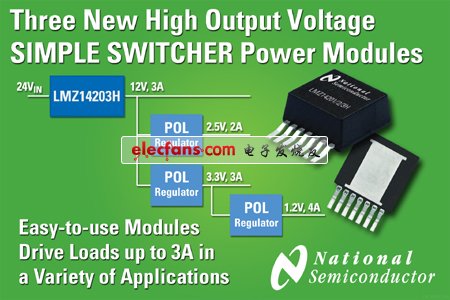

LMZ14201H、LMZ14202H及LMZ14203H電源模塊可驅動1A至3A的負載，適用于采用分立式負載點架構（POL）的供電系統，并可在系統中生成中間總線電壓。超高效率與出眾的熱性能令這三款電源模塊理想用于無法通風散熱的系統。此外，這幾款產品與特殊應用電路搭配使用時，可生成-15V 的偏壓供電，令音頻放大器（例如美國國家半導體的LME49880芯片）可以獲得更寬的動態范圍。
封裝、價格及供貨情況
美國國家半導體這幾款全新的電源模塊均采用符合RoHS標準的7引腳封裝，底部帶有散熱片，大小僅為10.67mm x 13.77mm x 4.57mm。這三款芯片都已批量供貨，采購以 500 顆為單位，LMZ14201H芯片的單顆售價為6.50美元，LMZ14202H芯片的單顆售價為7.50美元，LMZ14203H芯片的單顆售價為9.50美元。
