在制作變壓器時常會用到絕緣材料.如變壓器骨架需用絕緣板材制作;繞組層間需用絕緣材料襯墊;繞組引線需要絕緣套管保護;繞組需要絕緣浸漬等。在變壓器中使用得最多的是襯墊材料和浸漬材料。

1.襯墊材料
襯墊材料主要用于繞組層間的絕緣、繞組與繞組間的絕緣以及繞組與鐵心間的絕緣。一般對襯墊材料的要求是，除有較好的絕緣性能外，還應有足夠的機械強度和韌性，當用合適的浸漬材料漫漬時，其絕緣性能和機械性能均不應受到損害。

繞組的層間絕緣和繞組與繞組間的絕緣材料，可根據工作電壓與工作溫度來選擇。材料的厚薄也是應考慮的問題，如果選用的絕緣襯墊材料太薄，當電壓過高時容易發生電壓擊穿現象，或者在繞制線圈時繞制的導線會使絕緣襯墊材料破裂，降低絕緣性能。如果選用的絕緣襯墊材料太厚，它將占據太多空間，使繞組在鐵心窗口中放不進去。

制作骨架時可選用酚醛布板或膠木板，它們都具有較好的絕緣性能和機械強度;也可使用性能優良的塑料，用模壓工藝制作。

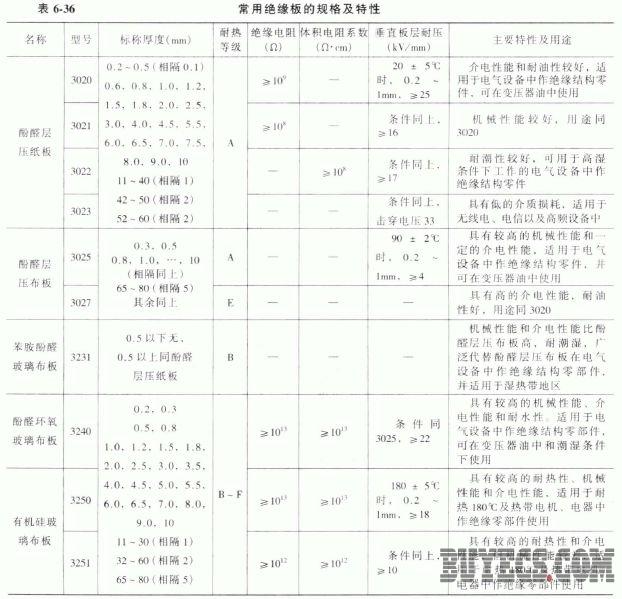

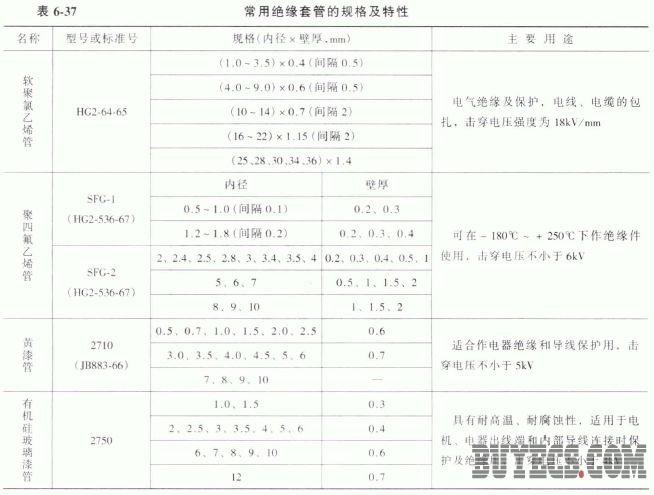

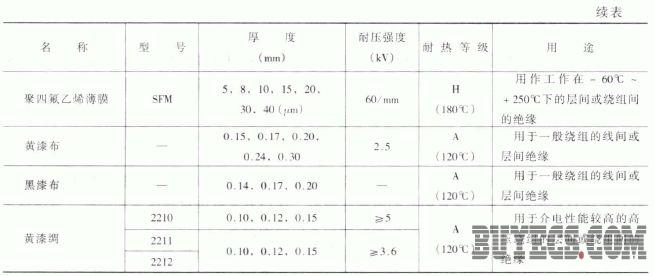

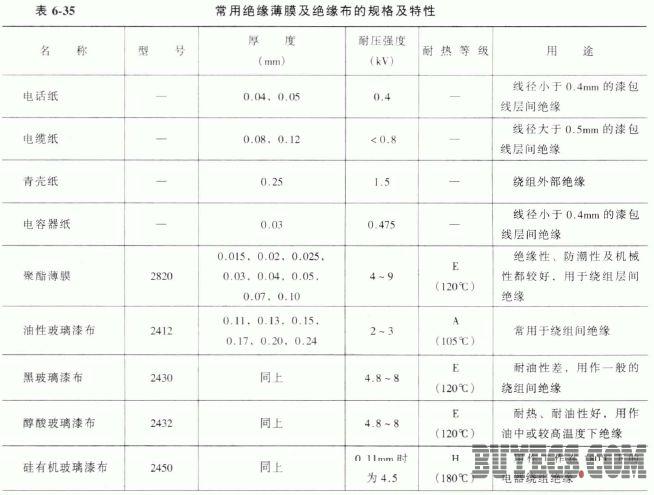

向表6-35 -表6-37 分別列出了常用的絕緣薄膜(布)、絕緣板材及絕緣套管的規格及特性參數。

2. 浸漬材料
浸漬材料主要用于對繞組的浸漬或變壓器進行灌封，浸漬材料除能加強變壓器繞組及鐵心的絕緣外，還可以起到防潮和散熱的作用。

浸漬材料一般采用絕緣漆，對于小毛要場合使用的變壓器，可以漫蠟。環氧樹脂主要用于灌封的變壓器。

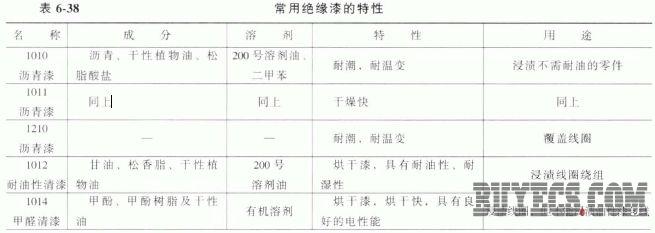

表6-38 列出了常用絕緣漆的特性
