如何設計一個諧振的等效變壓電路？

　　并聯諧振變壓器的等值電路

　　圖 并聯諧振變壓器的等值電路

　　并聯諧振變壓器的等值電路如圖4所示。　　當RL≤ωL，時，并聯諧振的諧振頻率fo為：（5） 并聯回路的品質因數Q為：（6）

　　式中RL、RC——電感、電容的等效串聯電阻（Ω）

　　L——調諧電抗器電感（H）

　　C——試品對地電容（F）

　　當向并聯諧振變壓器施加50Hz交流電壓時，隨著電壓的升高，回路中將產生強迫振蕩。當回路的振蕩頻率等于外施電源頻率時，回路的阻抗最大（且呈純電阻性），因而回路電流最小，但L和C上的電流IL和IC都是回路電流I的Q倍，即IL=IC=QI。

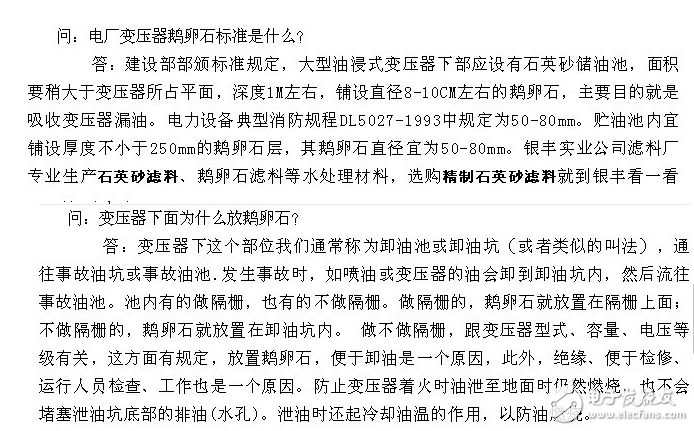

　　變壓器機組下為什么要鋪設石子？

　　需鋪設一層鵝卵石，作用為事故噴油時起阻燃作用

　　通常稱為卸油池或卸油坑（或者類似的叫法），通往事故油坑或事故油池?！?/p>

　　發生事故時，如噴油或爆炸，變壓器的油會卸到卸油坑內，然后流往事故油池。

　　池內有的做隔柵，也有的不做隔柵。做隔柵的，鵝卵石就放置在隔柵上面；不做隔柵的，鵝卵石就放置在卸油坑內。

　　做不做隔柵，跟變壓器型式、容量、電壓等級有關，這方面有規定。

　　放置鵝卵石，便于卸油是一個原因，此外，絕緣、便于檢修、運行人員檢查、工作也是一個原因。}

　　另外，鵝卵石的大小，國家也有規定。

　　泄油，防止變壓器著火時油泄至地面時仍然燃燒，也不會堵塞泄油坑底部的排油（水）孔。其他的你都說的差不多了

　　泄油時還起冷卻油溫的作用，以防油燃燒

　　應用鵝卵石而不應用其他石頭的原因是因為它的縫隙大

　　漏油快，而且便于油的再次回收
