變壓器高壓強電流線圈驅動電路

　　采用MC34063的隔離高壓大電流變壓器初級線圈驅動電路

　　圖1為采用MC34063芯片構成的隔離高壓大電流變壓器初級線圈驅動電路。當芯片內部的開關管導通時，MC34063的2腳將呈現高電平，外部P型三極管Q1截止，N型MOSFET管Q2導通。電流經變壓器初級線圈和Q2到地，初級線圈儲存能量。當內部開關管關斷時，MC34063的2腳為低電平，Q1導通，Q2截止，初級線圈回路斷開。能量耦合到變壓器的次級線圈。從變壓器的另一次級線圈對輸出電壓進行取樣，然后經分壓后送到MC34063的5腳可保證輸出電壓的穩定。該電路中次級主輸出端為浮地電源輸出，非常適合醫療等要求浮地的系統使用。

　　非隔離、隔離在此指輸出信號是否和變壓器輸入部分相連。

　　MC34063A在線電源計算器-Online Power calculation

　　高頻功率電路

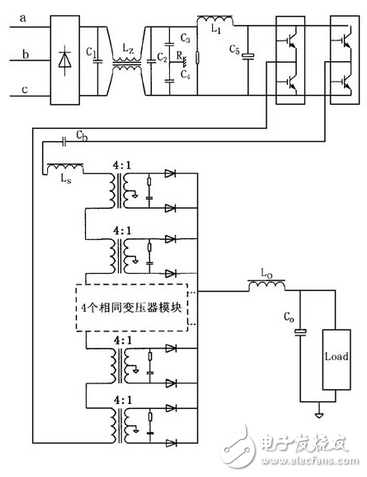

　　這種變壓器是由8 個相同的小變壓器構成，變比均為4∶1 ，它們的初級串聯，而次級則采用并聯結構。該變壓器采用初級自冷和次級水冷相結合的冷卻方式，這樣考慮主要在于它們的熱損耗不同，而且可以大大簡化變壓器的制作工序。高頻功率變壓器電路：
