正激與反擊變壓器有何區別與聯系
由于反激式開關電源中的高頻變壓器起到儲能電感的作用，因此反激式高頻變壓器類似于電感的設計，但需注意防止磁飽和的問題。反激式在20~100W的小功率開關電源方面比較有優勢，因其電路簡單，控制也比較容易。
而正激式開關電源中的高頻變壓器只起到傳輸能量的作用，其高頻變壓器可按正常的變壓器設計方法，一般不需要考慮磁飽和問題，但需考慮磁復位、同步整流等問題。正激式適合構成50~250W低壓、大電流的開關電源。這是二者的重要區別。
三層絕緣紙的變壓器電路分析

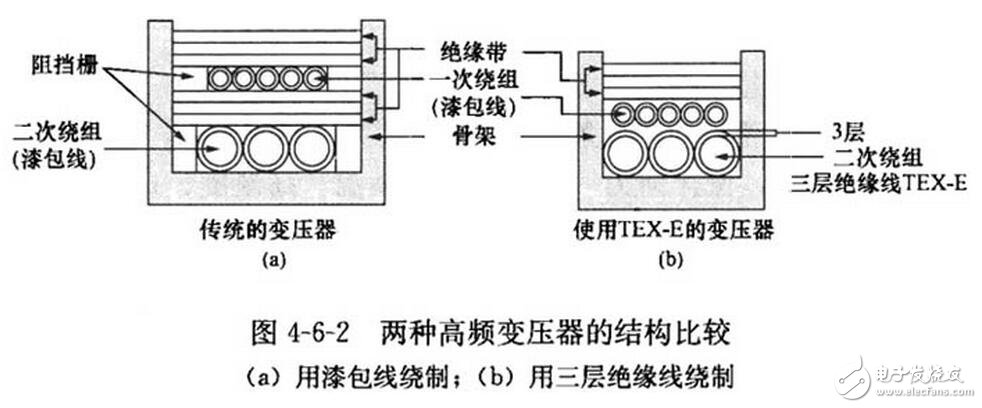

三層絕緣線特別適合于繞制小型化、高效率開關電源中的高頻變壓器。以采用TEX-E的高頻變壓器為例，由于省去了層間絕緣帶，也不必加阻擋層，因此它要比用漆包線繞制傳統變壓器的體積減小1/2，而重量大約減小2/3，可大大節省材料和加工費用。兩種高頻變壓器的結構比較情況如圖所示。鑒于三層絕緣線的價格昂貴，因此它特別適合于繞制小型化開關電源的高頻變壓器二次繞組，而一次繞組和反饋繞組仍采用普通漆包線繞制。
