變壓器空載運行時一側高壓該如何處理？
當空載變壓器高壓側缺相運行時，有極大的可能性激發起斷線諧振，特別時當高壓電源用電纜接入或斷線點離變壓器距離較遠時，過電壓倍數可以達2倍以上，稱斷線過電壓，原因是由于缺電相變壓器的感抗與對地電容發生鐵磁諧振，由此原因造成低壓側設備燒毀、計量互感器燒毀的事件屢見不鮮。解決的辦法是在發生缺相時及早退出空載運行的變壓器，盡可能使用三相聯動的開關或熔斷器組，使用缺相檢測和保護裝置
怎樣設計一個脈沖變壓電路

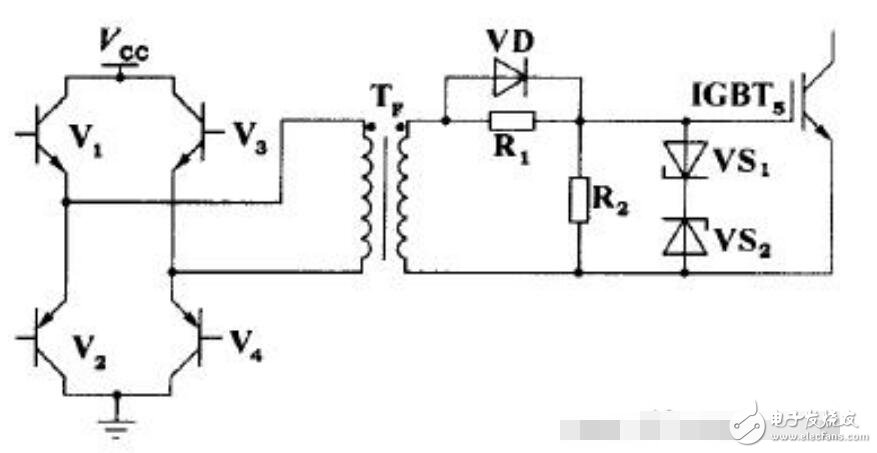

脈沖變壓器驅動電路如圖所示，V1～V4組成脈沖變壓器一次側驅動電路，通過控制V1、V4和V2、V3的輪流導通，將驅動脈沖加至變壓器的一次側，二次側通過電阻R1與IGBT5柵極相連，R1、R2防止IGBT5柵極開路并提供充放電回路，R1上并聯的二極管為加速二極管，用以提高IGBT5的開關速度，穩壓二極管VS1、VS2的作用是限制加在IGBT5g-e端的電壓，避免過高的柵射電壓擊穿柵極。柵射電壓一般不應超過20 V。
