變壓器繞線方法有很多，本文為大家?guī)?lái)各種變壓器繞線的方法介紹。

密繞

密繞就是線與線之間緊密的靠在一起，在繞制中線不可分層和交叉等現象，例如：密繞一層時不允許有第二層出現，不允許有線與線之間有縫隙和交叉等現象。

1、排線均勻緊密；

2、排線無打結，無交叉，無重疊，上一層無陷入下一層現象。

?

均繞

均繞就是線與線之間距離大致相等，繞滿整個繞線區域，起收線要靠近端控膠帶，但不允許上端控膠帶。

1、繞線繞滿整個繞線區域；

2、線與線之間距離大致相等；

3、起收線都靠端控膠帶繞線，且沒有上端控。

?

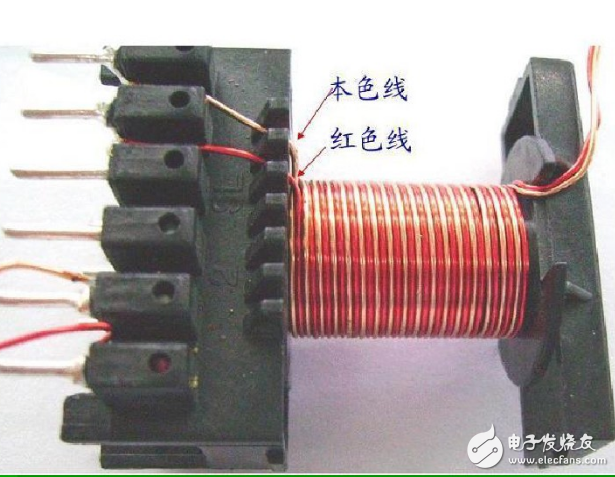

并繞

兩根以上的WIRE同時平行的繞同一組線，各自平行的繞，不可交叉，不可將收線掛錯腳位，進出線要成直角。

此繞法大致可分為四種情況：

a、同組并繞；

b、不同組并繞；

c、多組并繞；

d、不同組或同組雙并繞。

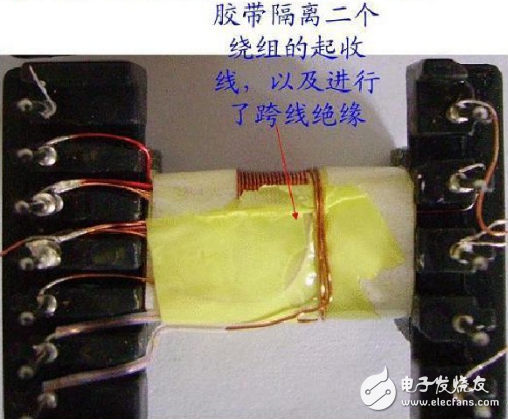

同層繞線

1、同層繞線就是兩個或兩個以上繞組繞在同一層上，各個繞線之間起收線都是獨立的絕緣；

2、繞線要均勻，排線緊密繞線時線不可爬上端控膠帶，進出線要成直角，具體要求要符合作業指導書要求。

居中繞線

1、居中繞線就是在骨架繞線區域中繞在繞線區域中間，如圖所示A，B尺寸大致相等，即“A”=“B”；

2、繞線要均勻，進出線要成直角，具體依照作業指導書要求采用居中密繞還是居中均繞。

注意事項
