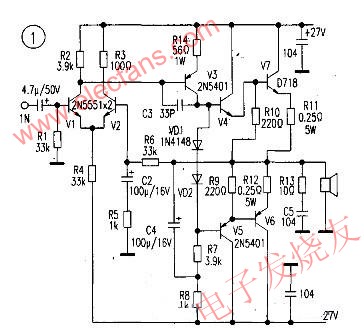

圖1是較為基礎而又典型的互補對稱的OCL電路，該電路由差分放大電路、電壓激勵放大電路、末級推動及末級輸出電路等幾個部分組成。各級間直接耦合，頻率響應較好。
當所備件與被修電路所用功放管極性不同時，通過適當修改推動電路，使它們能在同一電路中代換，且不會影響音質。以圖1為例，當手中只有兩只PNP型功放管時，其代換電路如圖2，對比圖1不難發現修改之處，代換后，若需調整末級靜態工作點，只需將圖2的RP調好后用一同阻值固定電阻換下RP即可。而用兩只NPN管的代換電路見圖3，調節方法同上。需注意的是，末級功放管的限流電阻無論什么極性的串接在e極為佳，因為串在e極不但具有限流作用，而且還有一定的電流反饋，以確保功放管的大電流穩定性。有了以上代換技巧，維修功放就相對更容易了。町頁便指出，不到萬不得以，最好不要采用耐壓高飽和壓降也大的彩電電源開關管去代換功率大飽和壓降小的功放管。
