NE555內部電路方框圖：
內部含有兩個電壓比較器，一個分壓器，一個RS觸發器，一個放電晶體管和一個功率輸出級。
（ 見下圖一 ）
圖1 NE555 電路內部方框圖

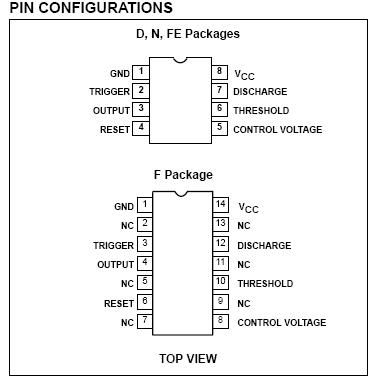

圖2 NE555 電路引腳圖
ne555引腳圖及功能
