電子發燒友網工程師整理的lm324引腳圖、lm324管腳圖、lm324應用電路和lm324中文資料。

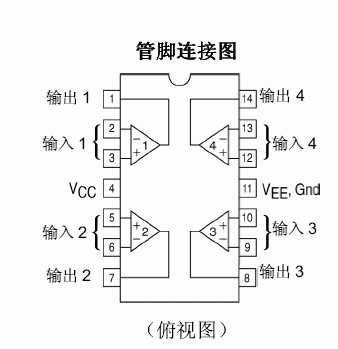

一、lm324引腳圖

通用型低功耗集成四運放LM324。


LM324內含4個獨立的高增益、頻率補償?shù)?a target="_blank">運算放大器，既可接單電源使用 (3～30 V)，也可接雙電源使用(±1.5～±15 V)，驅動功耗低，可與TTL邏輯電路相容。

二、LM324應用電路圖

LM324系列運算放大器是價格便宜的帶差動輸入功能的四運算放大器。可工作在單電源下，電壓范圍是3.0V-32V或+16V.

LM324的特點：

1.短跑保護輸出

2.真差動輸入級

3.可單電源工作：3V-32V

4.低偏置電流：最大100nA（LM324A）

5.每封裝含四個運算放大器。

6.具有內部補償?shù)墓δ堋?/p>

7.共模范圍擴展到負電源

8.行業標準的引腳排列

9.輸入端具有靜電保護功能

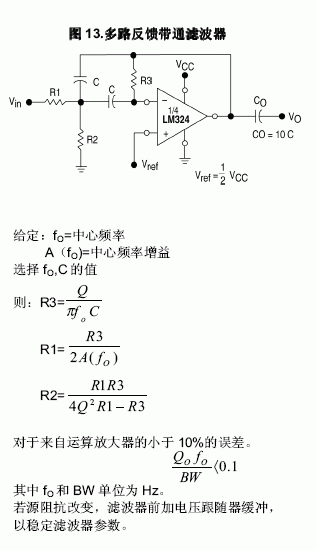

2.LM324多路反饋帶通濾波器電路圖

三、LM324高阻抗差動放大器電路圖

四、LM324函數發生器電路圖

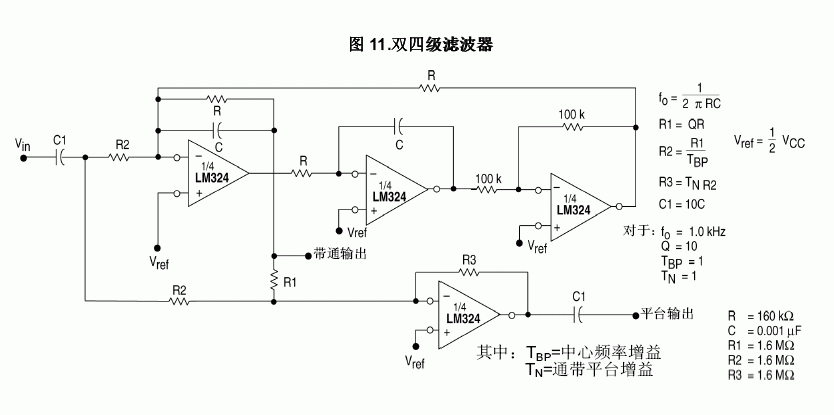

五、LM324雙四級濾波器電路

六、LM324維思電橋振蕩器電路圖

七、LM324滯后比較器電路圖

八、LM324中文資料

LM324中文資料

九、LM324英文資料

LM324數據手冊_英版
